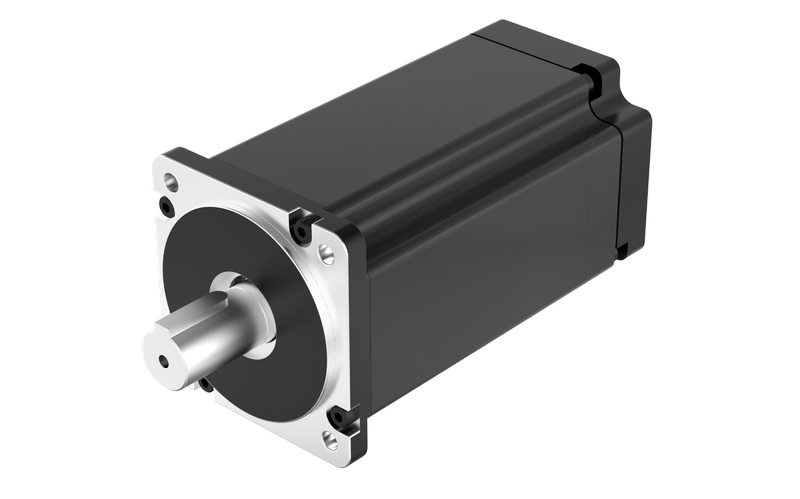

FL80SV

Product Servo Motor

80mm servo motor, 750-1000W, 48VDC, 220VDC

option:

功能（Characteristic）	叁数(Parameter)
识别码器示例(Encoder type)	1、光电产品代码器 Optical encoder2、磁代码器 Magnetic encoder3、改变电压器Resolver注：多样分辩率可供选择，增长式、相比值式可供选择。Note: Multiple resolutions are available；Incremental and absolute values are available.
径向环境下(Max radial force)	392N @ 20mm from the flange	状态基本前提Environmental conditions	再生利用现状温： -20℃~ +40℃；Temperature: -20℃~ +40℃充分利用条件气温：≤90%RH（无凝露）；Relative humidity: ≤90%RH(No dewing)保护装置具体情况：事隔冲刷、可燃性气休，油滴，尘埃什么意思，地形≤1000m(1000~4000m，降额利用)；Installation environment: Far away active gas,Combustible gas, oil drop, ash.altitude≤1000m(1000~4000m，Derating use)；数据存储的情况：-20℃~ +60℃，≤85%RH（无凝露）。Storage Condition: -20℃~ +60℃，≤85%RH(No dewing).
载荷电动机扭矩(Max axial force)	147N
隔绝等级(Insulation Class)	Class B
安全防护网品质(Protection level)	IP65

范本(Model）	单元式(Unit)	FL80SV75		FL80SV100
减半工作功率(Rated power) Pn	W	750		1000
其他的端电压(Rated voltage) U	VAC/VDC	220	48	220	48
另外发动机转速(Rated speed) nn	RPM	3000	3000	3000	3000
上限电动机扭矩(Rated torque) Tn	N·m	2.39	2.39	3.18	3.18
增加电压(Rated current) In	A	4.4	22.2	5.9	30
最大化速比(Maximum speed) nmax	RPM	6000	5000	6000	5100
最大化扭矩(Maximum torque) Tm	N·m	7.14	7.14	9.6	9.6
明显交流电(Maximum current) Im	A	13.2	73.5	17.7	90
电阻功率(Line to line resistance) RL	Ω	1.77	0.064	0.885	0.034
电感(Line to line inductance) LL	mH	5.6	0.2	3.67	0.16
反电势因子(Back EMF) Ke	V/Krpm	36	6.5	36	6.5
惯量指数(Torque constant) Kt	Nm/A	0.54	0.098	0.54	0.107
电子商务时常数(Electrical time constant) τe	ms	3.2	3.1	4.1	4.7
广州POS机阶段常数（Mechanical time constant) τm	ms	1.48	1.65	1.06	0.86
移动惯量(Rotor inertia) Jm0	kg.cm²	1.56	1.56	2.22	2.22
跳出惯量带制动阀器(Rotor inertia with brake) Jm1	kg.cm²	1.685	1.685	2.34	2.34
极数(Number of poles)		10	10	10	10
编写代码器(Encoder)		2500ppr光电材料商品编码器原理（增长率式）2500p/rev incremental encoder
车身长短(Motor length) L1	mm	112	118	129	135
设备段长度带制动踏板器(Motor length with brake) L2	mm	149	155	165	171
图像 (Weight)	Kg	2.5	2.6	3.2	3.3
份量带汽车制动(Weight with brake)	Kg	3.1	3.2	3.8	3.9

商品编号器插头接线处色泽界说见施工图纸。

这款汽车电器都可以可以依照买家要求个性定制。

The motor can be designed &manufactured with customized request.

Motor size

Download

FL80SV75	100.16 KB
FL80SV100	99.67 KB
