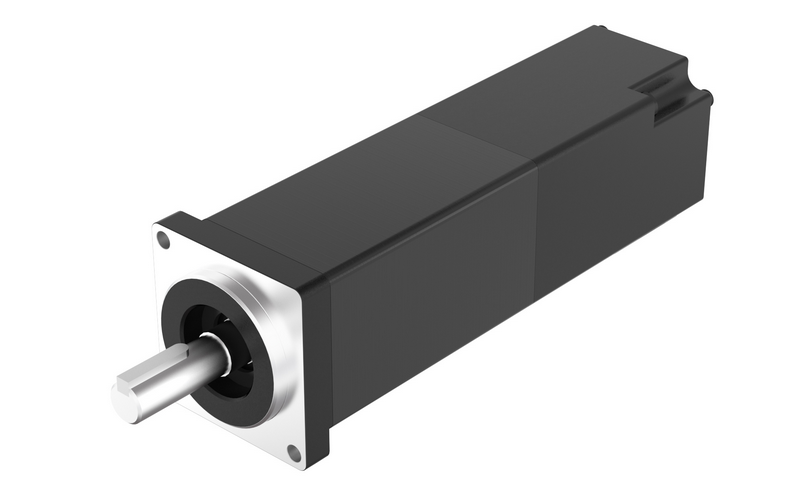

FL38SV

Product Servo Motor

38mm servo motor, 50-100W, 48VDC, 220VDC

option:

共同点（Characteristic）	性能指标(Parameter)
标识号器实例(Encoder type)	1、光電编号规则器 Optical encoder2、磁代码器 Magnetic encoder3、扩张电抗器Resolver备注栏：几种分辩率供选择，指标式、比值式供选择。Note: Multiple resolutions are available；Incremental and absolute values are available.
径向电动机扭矩(Max radial force)	69N @ 14mm from the flange	状况依据Environmental conditions	采用前提室内温度： -20℃~ +40℃；Temperature: -20℃~ +40℃巧用情况报告相对湿度：≤90%RH（无凝露）；Relative humidity: ≤90%RH(No dewing)试验装置实际情况：久别溶蚀、可燃性的气体，油滴，颗粒，海拔高度≤1000m(1000~4000m，降额凭借)；Installation environment: Far away active gas,Combustible gas, oil drop, ash.altitude≤1000m(1000~4000m，Derating use)；保存现状：-20℃~ +60℃，≤85%RH（无凝露）。Storage Condition: -20℃~ +60℃，≤85%RH(No dewing).
轴径载荷(Max axial force)	59N
接地官阶(Insulation Class)	Class F
卫生防护品质(Protection level)	IP65

案例(Model）	单元测试卷(Unit)	FL38SV05		FL38SV10
双倍最大功率(Rated power) Pn	W	50		100
30%电流值(Rated voltage) U	VAC/VDC	220	48	220	48
特别时速(Rated speed) nn	RPM	3000	3000	3000	3000
上限转距(Rated torque) Tn	N·m	0.16	0.16	0.32	0.32
加倍感应电流(Rated current) In	A	0.5	2.1	1	4.3
主要带速(Maximum speed) nmax	RPM	6000	6000	6000	6000
最大的传动比(Maximum torque) Tm	N·m	0.48	0.48	0.96	0.96
比较大工作电流(Maximum current) Im	A	1.5	6.3	3	12.9
内阻(Line to line resistance) RL	Ω	33	2.2	17.5	0.88
电感(Line to line inductance) LL	mH	24	1.8	12.4	0.78
反电势因子(Back EMF) Ke	V/Krpm	21	5	21	5
传动比指数公式(Torque constant) Kt	Nm/A	0.35	0.08	0.35	0.08
机械时会常数(Electrical time constant) τe	ms	0.7	0.8	0.7	0.9
电脑之后常数（Mechanical time constant) τm	ms	1.14	1.34	1.00	0.89
跳出惯量(Rotor inertia) Jm0	kg.cm²	0.024	0.024	0.04	0.04
弹出惯量带行车鼓式制动器器(Rotor inertia with brake) Jm1	kg.cm²	0.034	0.034	0.05	0.05
极数(Number of poles)		10	10	10	10
编码查询器(Encoder)		2500ppr光学简码器（增加式）2500p/rev incremental encoder
外壳尺寸(Motor length) L1	mm	72		88
外观长宽高带刹车器(Motor length with brake) L2	mm	106		12
重量 (Weight)	Kg	0.4		0.5
重量带刹车器(Weight with brake)	Kg	0.65		0.75

编码器接线色彩界说见图纸。

这一款电气自动化也能遵循加盟商还要订制。

The motor can be designed &manufactured with customized request.
