86STH-C

Product 2 phase stepper motor

Fuxing stepper motors provide high-performance two-phase and three-phase hybrid stepper motors with various sizes and output torques, single polarity or bipolar control, and single or dual axis. The products are divided into standard type, torque enhanced type, high protection type, etc., which can fully meet the various application needs of different users.

option:

Inquiry Contact

Parameter

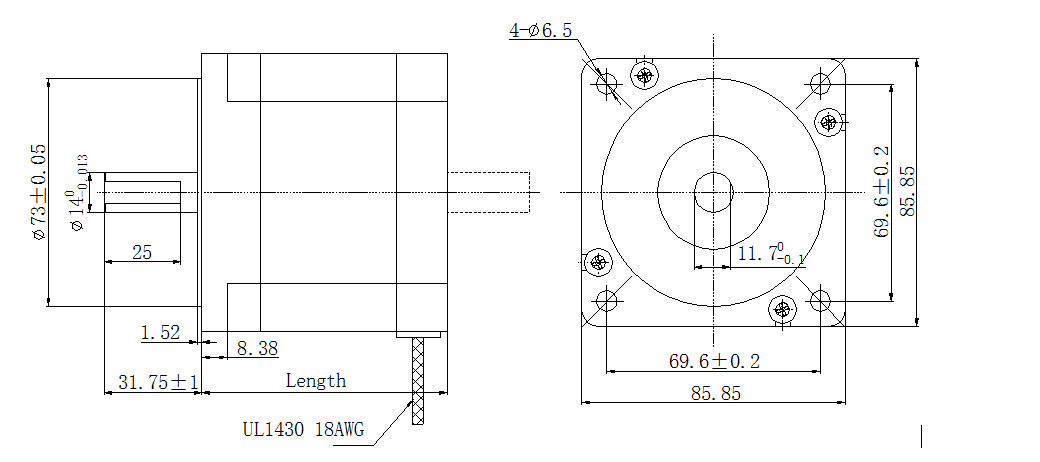

Overall Dimensions
Download
Cooperation

1、症状提要（General specification）

理由（Item）	声明函（Specifications）
步距角（Step Angle）	1.8°
步距角表面粗糙度（Step Angle Accuracy）	±5% (整步无短路电流，full step, no load)
径向细缝（ Radial Play）	0.02mm@450 g
心轴间隙（ Axial Play）	0.08mm@450 g
最多径向装载（Max. radial force）	130N 距法兰部20mm (20mm from the flange)
最大化径向电流（Max. axial force）	36N
介电刚度（Dielectric Strength）	1200VAC / 1s
绝缘性热敏电阻（Insulation Resistance）	100MΩ ,500VDC
原因湿度（Ambient Temperature）	-20^。C~+50^。C
绝缘带官阶（Insulation Class）	Class B

2、有限公司能（Electrical specifications）

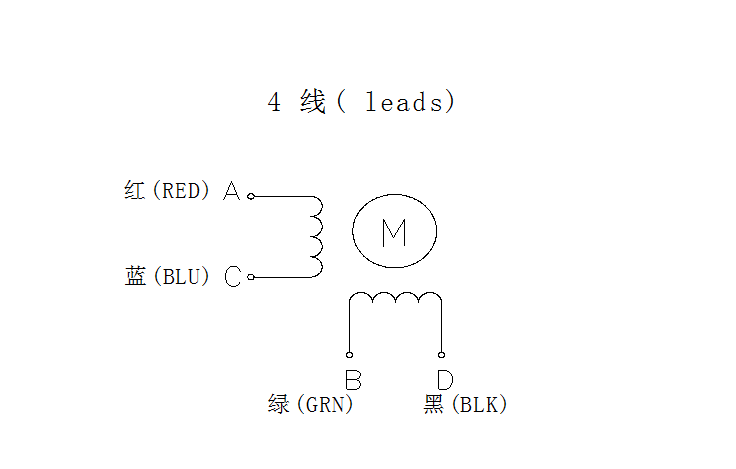

规格（Model No.）	Current /Phase 每相直流电压	Resistance /Phase 每相电容	Inductance /Phase 每相电感	Holding Torque 坚持下去传动比	Detent Torque 固定扭矩	# of Leads 产生线数	Rotor Inertia 扭动惯量	Weight 权重	Length 屏幕段长度
Single shaft （单出轴）	A	Ω	mH	N.m	N.m	#	g-cm²	kg	mm
FL86STH65-6004AC	6	0.29	1.77	3.5	0.08	4	1000	1.7	63
FL86STH80-6004AC	6	0.39	3	4.5	0.12	4	1400	2.3	75
FL86STH118-6004AC	6	0.55	6	8.5	0.24	4	2700	3.8	112
FL86STH156-6004AC	6	0.73	8.68	12	0.36	4	4000	5.3	150
