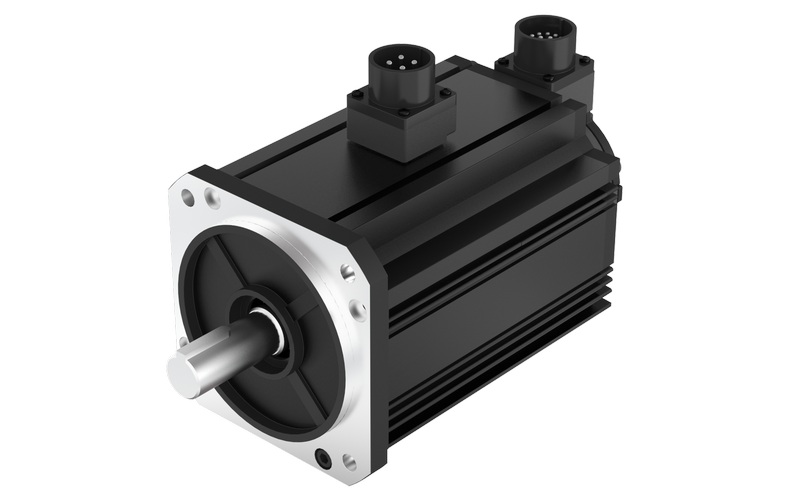

FL130SV

有机物中间的伺服控制器电气自动化

130mm伺服机电,2000-3000W,48VDC,220VDC

选件:

表现形式（Characteristic）	叁数(Parameter)
编号规则器范本(Encoder type)	1、光电子商品编号器 Optical encoder2、磁识别码器 Magnetic encoder3、扭转弹簧箱式变压器Resolver微信备注：多样分辩率能选，指标式、较为值式能选。Note: Multiple resolutions are available；Incremental and absolute values are available.
径向额定负载( Max radial force )	490N @ 20mm from the flange	环境首先Environmental conditions	运用情况下温： -20℃~ +40℃；Temperature: -20℃~ +40℃利用率具体情况温湿度：≤90%RH（无凝露）；Relative humidity: ≤90%RH(No dewing)试验装置情形：阔别多年冲刷、可燃性乙炔气，油滴，尘埃什么意思，地形≤1000m(1000~4000m，降额利于)；Installation environment: Far away active gas,Combustible gas, oil drop, ash.altitude≤1000m(1000~4000m，Derating use)；随意调节前提：-20℃~ +60℃，≤85%RH（无凝露）。Storage Condition: -20℃~ +60℃，≤85%RH(No dewing).
心轴电流( Max axial force )	196N
隔热等级(Insulation Class)	Class B
预防品阶(Protection level)	IP65

实例 (Model）	标段(Unit)	FL130SV200		FL130SV300
三倍瓦数(Rated power) Pn	W	2000		3000
增加电压降(Rated voltage) U	VAC/VDC	220	48	220	48
加倍起动转矩(Rated torque) Tn	N·m	9.55	9.55	14.3	14.3
格外工作电流(Rated current) In	A	9.3	52.9	14	79.3
主要转数(Maximum speed) nmax	RPM	3000	3000	3000	3000
最高惯量(Maximum torque) Tm	N·m	28.65	28.65	42.9	42.9
更大直流电压(Maximum current) Im	A	27.9	158.7	42	237.9
功率电阻(Line to line resistance) RL	Ω	0.8	0.025	0.5	0.016
电感(Line to line inductance) LL	mH	4.2	0.14	3	0.1
反电势比率(Back EMF) Ke	V/Krpm	68	12	68	12
转距指数(Torque constant) Kt	Nm/A	1.12	0.2	1.12	0.2
电气成套情况常数(Electrical time constant) τe	ms	5.3	5.6	6.0	6.3
广州POS机期间常数（Mechanical time constant) τm	ms	1.53	1.54	1.36	1.4
运转惯量(Rotor inertia) Jm0	kg.cm²	14	14	19.9	19.9
运转惯量带刹车器(Rotor inertia with brake) Jm1	kg.cm²	15.2	15.2	20.2	20.2
极数(Number of poles)		10	10	10	10
商品绝对值编码器(Encoder)		2500ppr光电材料标识号器（总量式）2500p/rev incremental encoder
设备长(Motor length) L1	mm	150	165	178	193
整体机身高度带刹车器(Motor length with brake) L2	mm	178	193	206	221
食用量 (Weight)	Kg	7	7.5	11.7	12.7
份量带行车制动阀器(Weight with brake)	Kg	9.5	10	14.2	15.2

能源资源线的毗连器接线图界说见图纸文件。商品代码器的毗连器插头接线处界说见cad图纸。

这款机电工程可决定合作方需用定做。

The motor can be designed &manufactured with customized request.

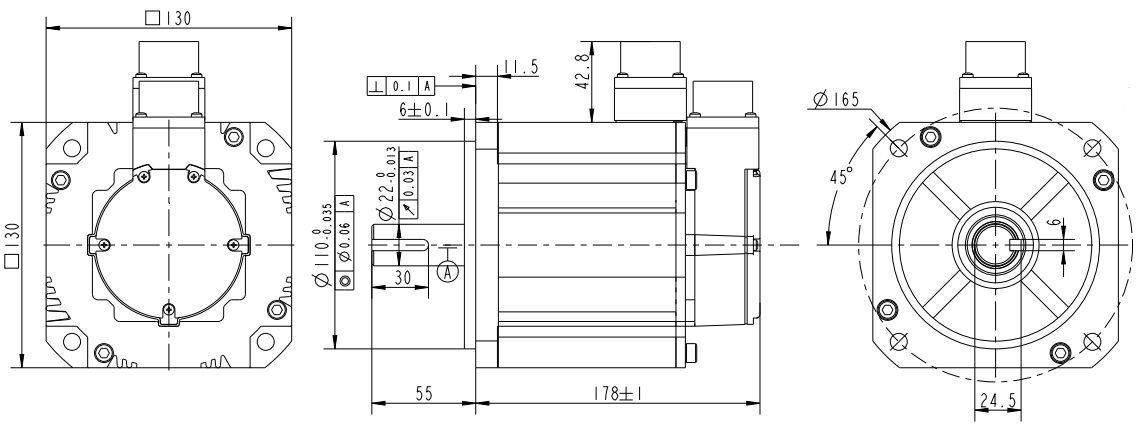

机电尺寸
