特征提要 ( General Specifications )
| 线圈毗连体例 ( Winding Type ) | 星形 ( Star connection) |
| 霍尔分散的视角 ( Hall Effect Angle ) | 120度电斜度 ( Electrical Angle of 120 degree) |
| 径向缝隙 ( Radial Play ) | 0.02mm@450g |
| 载荷间距 ( Axial Play ) | 0.08mm@450g |
| 非常大径向环境下 ( Max radial force ) | 15N 距卡箍10mm ( 10mm From the flange) |
| 比较大心轴电流 ( Max axial force ) | 10N |
| 介电标准 ( Dielectric Strength ) | 600VAC/1S |
| 隔绝热敏电阻 ( Insulation Resistance ) | 100MΩ, 500VDC |
| 具体情况湿度 ( Ambient Temperature ) | -20°C ~ +50°C |
| 绝缘电阻品质 (Insulation Class) | Class B |
接线申明(Electric Connection)
| 产生线形号Type | 产生线色调Color | 药理作用Functions |
| UL1430 AWG26 | 乳白色 ( Red) | 霍尔电源适配器正 ( Vcc ) |
| 深蓝色 ( Blue ) | 霍尔 U ( Hu ) |
| 红色 ( Green ) | 霍尔 V ( Hv ) |
| 暗红色 ( White ) | 霍尔 W ( Hw ) |
| 玄色 ( Black) | 霍尔电源适配器负 ( GND ) |
| UL1332 AWG22 | 黄绿色 (Yellow ) | U相 ( Phase U ) |
| 灰黑色 ( Red) | V相 ( Phase V ) |
| 玄色 ( Black) | W相 ( Phase W ) |
机电能 (Electrical Specifications)
| 单 位 (Unit) | FL42CBL60-24V-3240A | FL42CBL60-24V-5943 | FL42CBL66-24V-4063A |
| 极数 ( Number of poles ) |
|
| 8 |
|
| 相数 ( Number of phases ) |
|
| 3 |
|
| 三倍电流值 ( Rated voltage ) | VDC |
| 24 |
|
| 30%起动转矩 ( Rated torque) | mN.m | 120 | 68 | 150 |
| 持续性启动传动比 ( Continuous stall torque) | mN.m | 144 | 81.6 | 180 |
| 双倍频率 ( Rated speed ) | RPM | 3200 | 5900 | 4000 |
| 附加马力 ( Rated power ) | W | 40 | 43 | 63 |
| 基线转距 ( Peak torque ) | mN.m | 360 | 204 | 450 |
| 最高值电流值 ( Peak current ) | A | 6.7 | 6.3 | 11.2 |
| 线阻值 ( Line to line resistance ) | ohms@20℃ | 1.2 | 0.6 | 0.75 |
| 线电感 ( Line to line inductance ) | mH | 1.6 | 0.63 | 0.8 |
| 转距常数( Torque constant ) | mN.m/A | 54 | 32.4 | 40.5 |
| 反电势 ( Back EMF ) | Vrms/KRPM | 4.0 | 2.4 | 3 |
| 跳出惯量 ( Rotor inertia ) | g.cm2 | 44 | 44 | 55 |
| 设备长宽高 ( Motor length ) L | mm | 60 | 60 | 66 |
| 食用量 ( Weight ) | Kg | 0.35 | 0.35 | 0.44 |
这款机电工程还可以如果根据合作方需求设计。
The motor can be designed &manufactured with customized request.

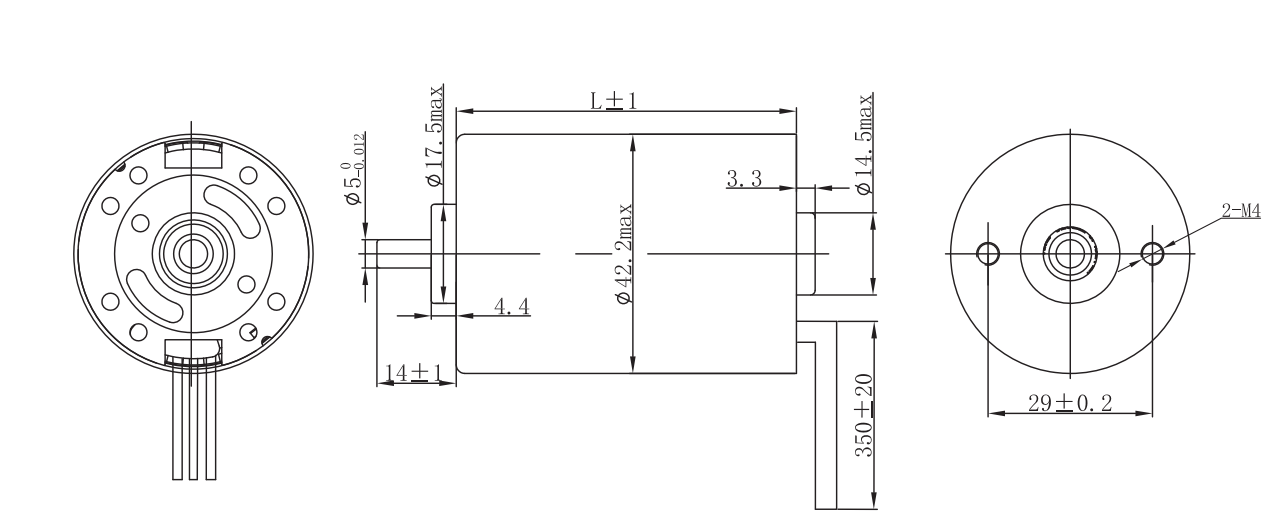

机电尺寸
