活儿参数指标
形状图片大全长宽比
用料下载链接
洽谈协调| 特性(Characteristic） | 产品参数(Parameter) | ||
| 编码查询器实例(Encoder type) | 1、微电子编写代码器 Optical encoder2、磁编号器 Magnetic encoder3、弯曲干式变压器Resolver微信备注：很多种分辩率先选，总量式、相对来说值式先选。Note: Multiple resolutions are available；Incremental and absolute values are available. | ||
| 径向环境下(Max radial force ) | 28N@20mm from the flange | 状态前提下Environmental conditions | 进行实际情况室内温度： -20℃~ +40℃；Temperature: -20℃~ +40℃运用具体情况室内温度：≤90%RH（无凝露）；Relative humidity: ≤90%RH(No dewing)装备具体情况：一别破坏、可燃性气休，油滴，浮尘，海拨≤1000m(1000~4000m，降额合理利用)；Installation environment: Far away active gas,Combustible gas, oil drop, ash.altitude≤1000m(1000~4000m，Derating use)；存放状态：-20℃~ +60℃，≤85%RH（无凝露）。Storage Condition: -20℃~ +60℃，≤85%RH(No dewing). |
| 载荷根据(Max axial force) | 10N | ||
| 电绝缘品质(Insulation Class) | B | ||
| 防护系统等级(Protection level) | IP30 | ||
| 单元测试卷(Unit) | FL42SC03 | FL42SC06 | FL42SC08 | |
| 相电流量 (Phase current) | A | 2.3 | 2.3 | 2.3 |
| 坚持下去扭矩 (Holding torque) | N·m | 0.3 | 0.6 | 0.8 |
| 最高的转速比 (Speed ) | rpm | 1800 | 1800 | 1800 |
| 简码器 (Encoder) | 1000cpr光电产品增长式数字器1000cpr incremental optical encoder | |||
| 弹出惯量 (Rotor inertia) | g.cm2 | 54 | 92 | 102 |

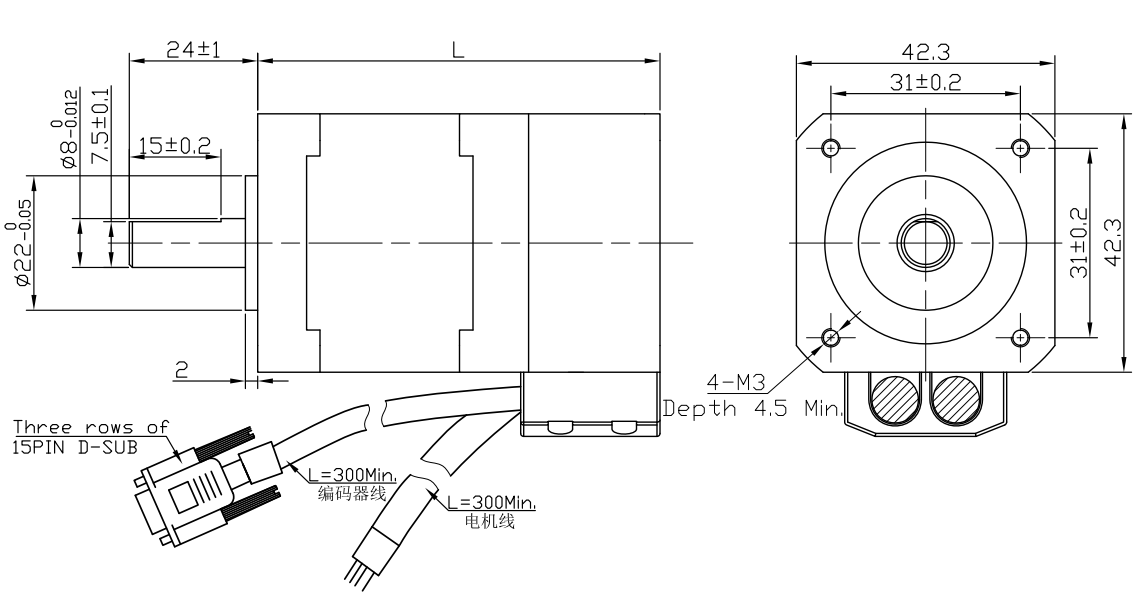

| 外壳厚度 (Motor Length) L | mm | 61 | 76 | 82 |
| 权重 (Weight ) | Kg | 0.3 | 0.5 | 0.55 |
| 项目编号No. | 导入线冷暖色Lead Color | 引出来线款型Lead Gauge | 作用与功效Function | 声明范文Description |
| 3 | 红黑色(Red/White) | CableThree rows of15PIN D-SUB | GND | Signal Power negative |
| 2 | 粉色(Red) | VCC:+5VDC | Signal Power positive | |
| 13 | 海蓝(Blue) | EA- | Two-channel differential signal (Three-channel differential signal can be provided). | |
| 1 | 蓝玄色(Blue/Black) | EA+ | ||
| 12 | 玄色(Black) | EB- | ||
| 11 | 黑灰黑色(Black/White) | EB+ | ||
| 1 | 玄色(Black) | CableUL2464AWG20 | A相(Phase A) | |
| 2 | 草绿色(Green) | C相(Phase C) | ||
| 3 | 白色的(Red) | B相(Phase B) | ||
| 4 | 蓝颜色(Blue) | D相(Phase D) |
该机电设备可能可以依照企业必须要设计。
The motor can be designed &manufactured with customized request.
| FL42SC03 | 204.61 KB |
|
| FL42SC06 | 205.04 KB |
|
| FL42SC08 | 204.97 KB |
|
