特征提要 ( General Specifications )
| 91吃瓜网
绕线毗连体例 ( Winding Type ) | 星形 ( Star connection) |
| 霍尔遍布的视角 ( Hall Effect Angle ) | 120度电方面 ( Electrical Angle of 120 degree) |
| 径向间隙 ( Radial Play ) | 0.02mm@450g |
| 支承间隙 ( Axial Play ) | 0.08mm@450g |
| 最高径向负载电阻 ( Max radial force ) | 10N 距蝶阀法兰10mm ( 10mm From the flange) |
| 最多支承额定负载 ( Max axial force ) | 2N |
| 介电的强度 ( Dielectric Strength ) | 600VAC/1S |
| 绝缘性阻值 ( Insulation Resistance ) | 100MΩ, 500VDC |
| 前提平均温度 ( Ambient Temperature ) | -20°C ~ +50°C |
| 电绝缘品阶 (Insulation Class) | Class B |
接线申明(Electric Connection)
| 导入线型號Type | 生成线暖色调Color | 功效与作用Functions |
| UL1007 AWG26 | 橙黄色 (Yellow ) | 霍尔外接电源正 ( Vcc ) |
| 颜色 ( Blue ) | 霍尔 U ( Hu ) |
| 橘黄色 ( Orange ) | 霍尔 V ( Hv ) |
| 深棕色 ( Brown ) | 霍尔 W ( Hw ) |
| 纯白色 ( White ) | 霍尔电压负 ( GND ) |
| UL1007 AWG26 | 浅绿色 ( Green ) | U相 ( Phase U ) |
| 灰白色 ( Red) | V相 ( Phase V ) |
| 玄色 ( Black) | W相 ( Phase W ) |
机电能 (Electrical Specifications)
| 单 位 (Unit) | FL33BL38-24V-3007A | FL33BL80-24V-7840A-S | FL33BL80-48V-10040AS |
| 极数 ( Number of poles ) |
|
| 4 |
|
| 相数 ( Number of phases ) |
|
| 3 |
|
| 加倍交流电压 ( Rated voltage ) | VDC | 24 | 24 | 48 |
| 额外的惯量 ( Rated torque) | mN.m | 22 | 50 | 40 |
| 持继运行转距 ( Continuous stall torque) | mN.m | 26 | 60 | 48 |
| 特别传输率 ( Rated speed ) | RPM | 3000 | 7800 | 10000 |
| 附加最大功率 ( Rated power ) | W | 7 | 40 | 40 |
| 顶值惯量 ( Peak torque ) | mN.m | 66 | 150 | 120 |
| 最高值电流值 ( Peak current ) | A | 1.5 | 5.6 | 2.9 |
| 线电容 ( Line to line resistance ) | ohms@20℃ | 14.2 | 0.86 | 2.3 |
| 线电感 ( Line to line inductance ) | mH | 7 | 0.55 | 1.45 |
| 转距常数 ( Torque constant ) | mN.m/A | 46.3 | 27 | 41.8 |
| 反电势 ( Back EMF ) | Vrms/KRPM | 3.43 | 2.0 | 3.1 |
| 跳出惯量 ( Rotor inertia ) | g.cm2 | 7.95 | 23.55 | 23.55 |
| 外壳长宽 ( Motor length ) L | mm | 38 | 80 | 80 |
| 量用 ( Weight ) | Kg | 0.085 | 0.2 | 0.2 |
改款机电设备也能确定消费者必须要定制开发。
The motor can be designed &manufactured with customized request.

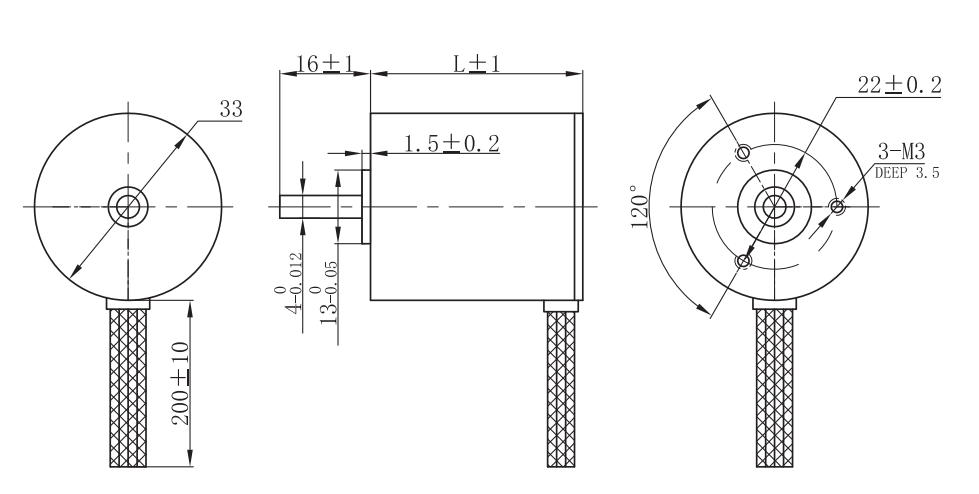

机电尺寸
工艺指标
形壮大小
材质下截
