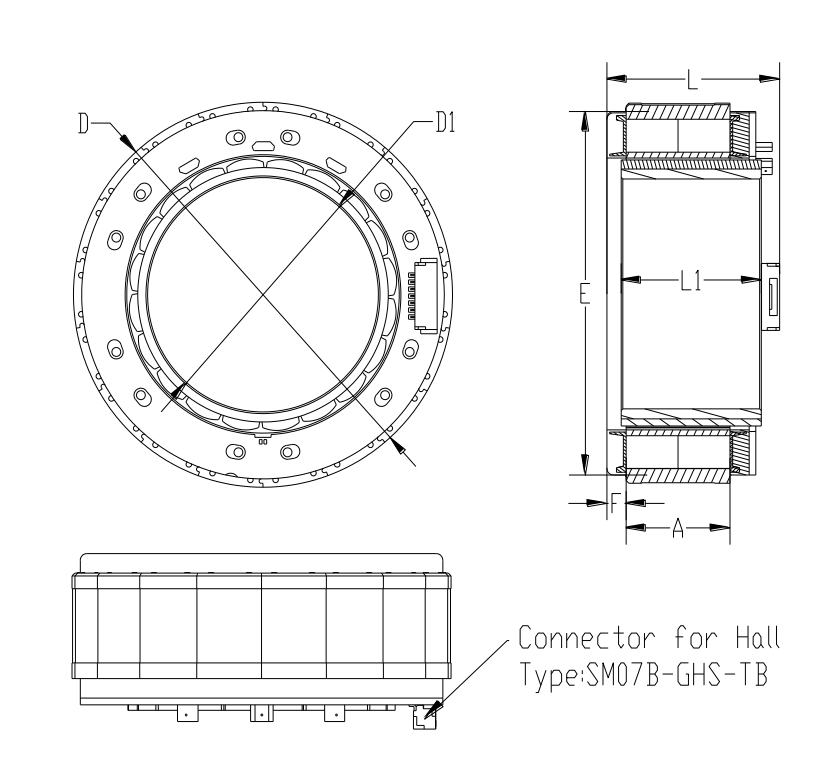

| 项目(Items) | FL70BL19 | FL70BL10 | 公役(Tolerance) |
| 定子外径D | 69mm | 69mm | ±0.037( js9) |
| 定子间距L | 32mm | 23.5mm | ±1 |
| 91吃瓜网
定转子內径D1 | 42mm | 42mm | +0.039/0(H8) |
| 定子和转子长宽L1 | 27.5mm | 18mm | ±0.2 |
| 灌胶面外圆E | 66mm | 66mm | ±0.2 |
| 灌胶面高强度F | 3.5mm | 3.5mm | ±0.3 |
| 定子铁芯的高度A | 18.9mm | 10.5mm | -0.5/0 |
特征提要 ( General Specifications )
| 91吃瓜网
定子毗连体例( Winding Type ) | 星形 ( Star connection) |
| 霍尔编造层面( Hall Effect Angle ) | 120度电坡度 ( Electrical Angle of 120 degree) |
| 介电力度( Dielectric Strength ) | 1000VAC/1S |
| 绝缘性阻值( Insulation Resistance ) | 100MΩ, 500VDC |
| 应用环境( Operation Ambient ) | -20°C ~ +50°C |
| 隔热官阶(Insulation Class) | Class B |
接线申明(Electric Connection)
| 引入线特色Color | 产生线型号规格Type | 功能Functions |
| PIN1 | Connector for Hall is optionalType: SM07B-GHS-TB | 热敏 ( NTC2 ) |
| PIN2 | 热敏 ( NTC1 ) |
| PIN3 | 霍尔电源线负 ( GND ) |
| PIN4 | 霍尔 A ( Ha ) |
| PIN5 | 霍尔 B ( Hb ) |
| PIN6 | 霍尔 C( Hc ) |
| PIN7 | 霍尔电原正 ( Vcc ) |
| 黄 ( Yellow ) | UL1332 AWG20UL1332 AWG18 | U相 ( Phase U ) |
| 白 ( Red ) | V相 ( Phase V ) |
| 玄色 ( Black) | W相 ( Phase W ) |
机电能 (Electrical Specifications)
| 单 位 (Unit) | FL70BL19-48V-35366A | FL70BL10-48V-36250A |
| 极数 ( Number of poles ) |
| 20 | 20 |
| 相数 ( Number of phases ) |
| 3 | 3 |
| 超额交流电压 ( Rated voltage ) | VDC | 48 | 48 |
| 格外起动转矩 ( Rated torque) | N.m | 1.0 | 0.66 |
| 其他的瞬时电流(Rated current) | A | 9.2 | 6.2 |
| 上限时延 ( Rated speed ) | RPM | 3500 | 3650 |
| 额外的输出功率 ( Rated power ) | W | 366 | 250 |
| 最主要转动速度(Maximum speed) | RPM | 4500 | 4800 |
| 最高值扭矩 ( Peak torque ) | N.m | 3.0 | 1.98 |
| 峰峰值直流电 ( Peak current ) | A | 28 | 18.5 |
| 线内阻 ( Line to line resistance ) | ohms@20℃ | 0.19 | 0.38 |
| 线电感 ( Line to line inductance ) | mH | 0.18 | 0.33 |
| 转距常数 ( Torque constant ) | Nm/A | 0.12 | 0.115 |
| 反电势 ( Back EMF ) | Vrms/KRPM | 7.4 | 7 |
| 外观尺寸 ( Motor length ) | mm | 32 | 27.5 |
| 净重 ( Weight ) | g | 315 | 210 |
| 机械之时常数(Electrical time constant) | ms | 0.95 | 0.87 |
该机电工程也可以决定客服必须 设计。
The motor can be designed &manufactured with customized request.
