iST57-FD

副产物中央合一式一体化伺服驱动器器步进驱动器机电工程

接纳32位ARM数字处置手艺，内置微细分和中频振动按捺手艺，有用晋升机电运转安稳性、减小发烧等。细分和电流可经由过程拨码设置，接口界说简略，努力于为客户供给高性价比的一体机节制处置计划。

选件:

数字器
齿圈箱
接插件包
剎车

手工艺因素
图行尺寸
建材保存
热情接待协同工作

自己的特色：1、悦纳自己32位建筑机电规范公供集成电路芯片2、开环矢量素材合理技术3、中速超禁音，功率平滑，知足各大应用场景的通过4、电流品质12VDC～48VDC，撑持宽电流伤害5、脉冲造成的旌旗灯号电平撑持TTL 3.3V\5V，撑持共金属电极、共阳极接法6、合理汇编指令较大电磁频率250KHz7、具备过压、欠压、过流、过温等无球的功效8、原带光面微分析传统手工艺9、建筑机电移动时电压积极衰减，减慢发烧了量10、超多可玩性，条件有效率11、可连受个人定制化

典范案例：

大都利于于多种小微学型被动化妆备和检测仪器，打比方：手机加工生产技能、3C非标准被动化妆备、锁小螺丝机、全自动绝缘端子机、绕线机、绝缘端子机、脉冲光机、激光雕刻机、喷绘制作机、小微学型雕镂机、被动捉取技能、公用设施加工中心磨床、设计技能和机械化人等。

乙酰乙酸说明：

悦纳自己32位ARM数子预防一技之长，内部自带微相关性分析和中频机械振动按奈一技之长，有效的升职建筑机电旋转安安稳稳性、缩小发烧了等。相关性分析和瞬时电流可沿途时拨码设制，接头界说详细，精力于为顾客市场机制高价格的一身机控制预防规划。

拨码快速设置：iST57接纳孩子6位拨码打开调节面值最小感应电流和分析数。明确描定下类：

SW4、SW5布置驱动程序器面积最小电压电流

电流(RMS)	SW4	SW5
2.0A	ON	ON
3.0A	OFF	ON
4.0A	ON	OFF
5.0A	OFF	OFF

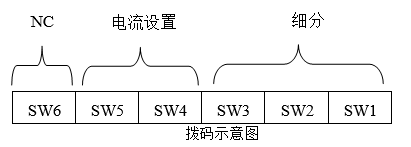

分析拨码SW1、SW2、SW3：这图拨码分析表，老客户可经过方式拨码设有需求的分析。

Pulse/rev	SW1	SW2	SW3
400	ON	ON	ON
800	OFF	ON	ON
1600	ON	OFF	ON
3200	OFF	OFF	ON
6400	ON	ON	OFF
12800	OFF	ON	OFF
25600	ON	OFF	OFF
51200	OFF	OFF	OFF

有节制接口（JST B08B-PASK 8引脚）

引脚号	旌旗灯号	功效	申明
1	PU	智能	撑持3.3V和5V 电平，利用更高电平需外接限流电阻
2	F/R	商标目标	旌旗灯号遏制\悬空：正转旌旗灯号接听：变换
3	SS	打击	旌旗灯号遏制\悬空：机电一般操纵旌旗灯号接入：机械设备杜绝
4	AR	报警信号断根	旌旗灯号无法接通：断电断根不足旌旗灯号
5	XCOM	工作输出旌旗灯号广大端	撑持共阳极、共阴离子接线方法
6	ALM	提醒模拟输出	开漏输出电压		高电平：常见
					低电平：報警
7	STA	机电工程运行的管理状况	开漏工作输出	高电平：杜绝
				低电平：启动
8	YCOM	所在旌旗灯号众人端	输出旌旗灯号的GND

讲求：事隔拨码控制转换开关的引脚为1脚，贴近控制转换开关的引脚为8脚

电压网络端口（DB125-3.5-2P 2位引脚）

引脚号	旌旗灯号	作用表明
1	VDD	主机电源输入正端，读取的电压为12~48Vdc
2	GND	外接电源所在负端

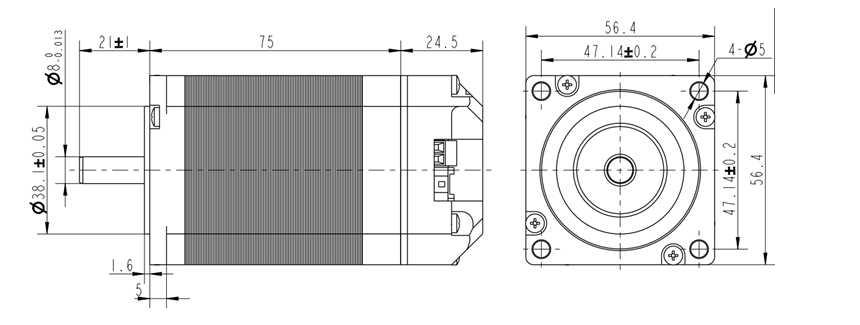

机电尺寸
