FL48CBL
有机物之间 区域紧凑型91吃瓜网电气

FL48CBL

Φ48mm 经济型91吃瓜网机电,24VDC, 3000RPM
选件:
  • FL48CBL 编码查询器
  • FL48CBL 轮齿箱
  • FL48CBL 接ae插件
  • FL48CBL 制动

特征提要 ( General Specifications )

91吃瓜网 绕线毗连体例 ( Winding Type )星形 ( Star connection)
霍尔遍布弧度 ( Hall Effect Angle )120度电想法 ( Electrical Angle of 120 degree)
径向缝隙 ( Radial Play )0.02mm@450g
载荷细缝 ( Axial Play )0.08mm@450g
比较大径向环境下 ( Max radial force )15N  距活套法兰10mm ( 10mm From the flange)
明显载荷载荷 ( Max axial force )10N
介电力度 ( Dielectric Strength )  600VAC/1S
电绝缘电容 ( Insulation Resistance )100MΩ, 500VDC
前提溫度 ( Ambient Temperature )-20°C   ~   +50°C
接地品质 (Insulation Class)Class B


接线申明(Electric Connection)

找出线参数Type引入线色彩Color功效与作用Functions
UL1430 AWG26黄色  ( Red)霍尔电源开关正  ( Vcc )
绿色  ( Blue )霍尔 U ( Hu )
绿色健康  ( Green )霍尔 V ( Hv )
洁白  ( White )霍尔 W ( Hw )
玄色  ( Black)霍尔电压负 ( GND )
UL1430 AWG20淡黄色  (Yellow )U相 ( Phase U )
粉色  ( Red)V相 ( Phase V )
玄色  ( Black)W相 ( Phase W )

机电能 (Electrical Specifications)


单 位 (Unit)FL48CBL68-24V-3060A
极数  ( Number of poles )
10
相数  ( Number of phases )
3
上限交流电压 ( Rated  voltage )         VDC24
加倍扭矩 ( Rated torque)        mN.m180
不断地高速运转电动机扭矩 ( Continuous stall torque)mN.m216
另外速度 ( Rated speed )         RPM3000
减半最大功率 ( Rated power )         W60
顶值扭矩 ( Peak torque )          mN.m540
峰峰值功率 ( Peak current )         A9.4
线电阻值 ( Line to line resistance )              ohms@20℃ 0.7
线电感 ( Line to line inductance )              mH  0.7
转距常数 ( Torque constant )         mN.m/A58
反电势 ( Back EMF )           Vrms/KRPM4.3
上去惯量 ( Rotor inertia )           g.cm280
外观长 ( Motor length )       Lmm68
净重 ( Weight )               Kg0.5


改款机电专业能依照规定潜在客户要有私人订制。

The motor can be designed &manufactured with customized request.

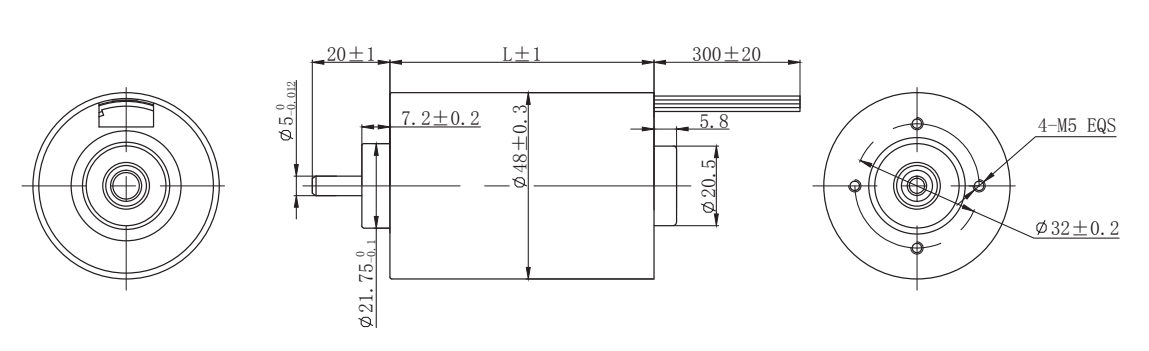

机电尺寸


材料下载
FL48CBL68-24V-3060A 185.92 KB
