特征提要 ( General Specifications )
| 91吃瓜网
定子毗连体例 ( Winding Type ) | 星形 ( Star connection) |
| 霍尔散布谣言坡度 ( Hall Effect Angle ) | 120度电坡度 ( Electrical Angle of 120 degree) |
| 径向空隔 ( Radial Play ) | 0.02mm@450g |
| 径向隙缝 ( Axial Play ) | 0.08mm@450g |
| 极大径向装载 ( Max radial force ) | 15N 距法兰部10mm ( 10mm From the flange) |
| 非常大轴上短路电流 ( Max axial force ) | 10N |
| 介电硬度 ( Dielectric Strength ) | 600VAC/1S |
| 隔热电阻值 ( Insulation Resistance ) | 100MΩ, 500VDC |
| 前提温湿度 ( Ambient Temperature ) | -20°C ~ +50°C |
| 隔绝等级 (Insulation Class) | Class B |
接线申明(Electric Connection)
| 生成线型號Type | 导入线色彩对比Color | 的功效Functions |
| UL1430 AWG26 | 蓝色 ( Red ) | 霍尔24v电源正 ( Vcc ) |
| 粉色 ( Blue ) | 霍尔 U ( Hu ) |
| 环保 ( Green ) | 霍尔 V ( Hv ) |
| 黑色 ( White ) | 霍尔 W ( Hw ) |
| 玄色 ( Black ) | 霍尔电压负 ( GND ) |
| UL1430 AWG24 | 黄颜色 ( Yellow ) | U相 ( Phase U ) |
| 咖啡色 (Brown ) | V相 ( Phase V ) |
| 红色 ( Orange) | W相 ( Phase W ) |
机电能 (Electrical Specifications)
| 单 位 (Unit) | FL36CBL30-24V-488A-02 | FL36CBL40-24V-4818A-01 | FL36CBL50-24V-4828A | FL36CBL57-24V-4533A | FL36CBL60-24V-4840A | FL36CBL65-24V-4845A |
| 极数 ( Number of poles ) |
| 8 |
| 相数 ( Number of phases ) |
| 3 |
| 减半电压降( Rated voltage ) | VDC | 24 |
| 增加转距 ( Rated torque) | mN.m | 15 | 35 | 55 | 70 | 80 | 90 |
| 不断地日常运转力矩( Continuous stall torque) | mN.m | 18 | 42 | 66 | 84 | 96 | 108 |
| 木制托盘浓度 ( Rated speed ) | RPM | 4800 | 4800 | 4800 | 4500 | 4800 | 4800 |
| 特别工作效率 ( Rated power ) | W | 8 | 18 | 28 | 33 | 40 | 45 |
| 谷值转距 ( Peak torque ) | mN.m | 45 | 105 | 165 | 210 | 240 | 270 |
| 谷值交流电 ( Peak current | A | 1.3 | 2.7 | 4.3 | 5.3 | 6 | 6.8 |
| 线电阻值 ( Line to line resistance ) | ohms@20℃ | 5.2 | 2 | 1.2 | 1.05 | 0.95 | 0.88 |
| 线电感( Line to line inductance ) | mH | 3.3 | 1.9 | 1.2 | 1 | 0.85 | 0.8 |
| 扭矩常数 ( Torque constant ) | mN.m/A | 36 | 40 | 39 | 40 | 40 | 40 |
| 反电势 ( Back EMF ) | Vrms/KRPM | 2.7 | 3 | 2.9 | 3 | 3 | 3 |
| 上去惯量 ( Rotor inertia ) | g.cm2 | 6 | 12 | 22 | 27 | 30 | 32 |
| 主机总长度 ( Motor length ) L | mm | 30 | 40 | 50 | 57 | 60 | 65 |
| 重量 ( Weight ) | Kg | 0.12 | 0.16 | 0.23 | 0.25 | 0.27 | 0.28 |
该机电专业是可以假设按照老客户可以私人定制。
The motor can be designed &manufactured with customized request.

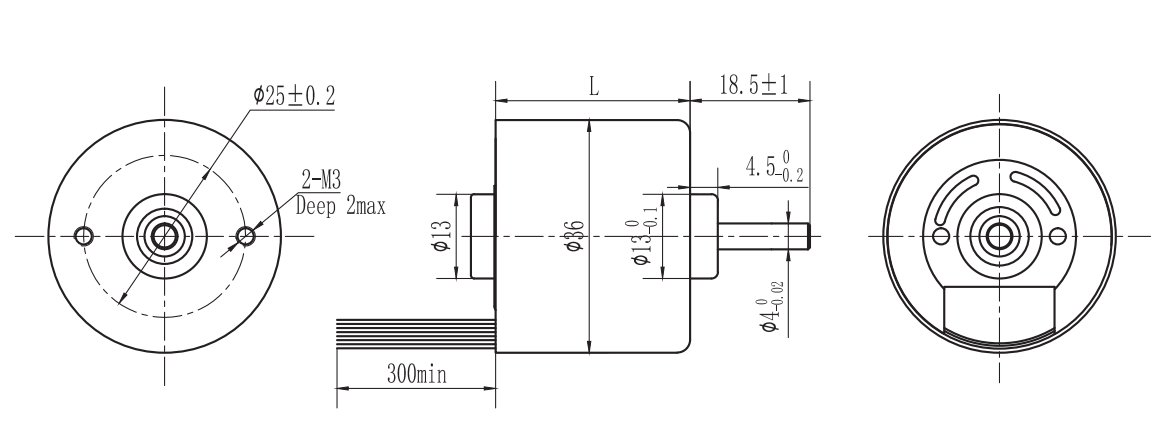

机电尺寸
传统手工艺参数指标
图案长度
