特征提要 ( General Specifications )
| 线圈毗连体例 ( Winding Type ) | 三角型形 ( Delta connection) |
| 霍尔杀伤方向角 ( Hall Effect Angle ) | 120度电维度 ( Electrical Angle of 120 degree) |
| 径向裂缝 ( Radial Play ) | 0.02mm@450g |
| 径向洞眼 ( Axial Play ) | 0.08mm@450g |
| 大径向过载 ( Max radial force ) | 28N 距蝶阀法兰20mm ( 20mm From the flange) |
| 大轴上环境下 ( Max axial force ) | 10N |
| 介电效果 ( Dielectric Strength ) | 600VAC/1S |
| 隔绝电阻器 ( Insulation Resistance ) | 100MΩ, 500VDC |
| 现状温度表 ( Ambient Temperature ) | -20°C ~ +50°C |
| 隔热官阶 (Insulation Class) | Class B |
接线申明(Electric Connection)
| 生成线产品型号Type | 导入线色彩明度Color | 功能主治Functions |
| UL1430 AWG26 | 灰白色 ( Red ) | 霍尔主机电源正 ( Vcc ) |
| 绿色 ( Blue ) | 霍尔 U ( Hu ) |
| 深绿色 ( Green ) | 霍尔 V ( Hv ) |
| 纯白色 ( White ) | 霍尔 W ( Hw ) |
| 玄色 ( Black ) | 霍尔电源线负 ( GND ) |
| UL1430 AWG20 | 橙黄色 ( Yellow ) | U相 ( Phase U ) |
| 乳白色 ( Red ) | V相 ( Phase V ) |
| 玄色 ( Black) | W相 ( Phase W ) |
机电能 (Electrical Specifications)
| 单 位 (Unit) | FL42BLS01 | FL42BLS02 | FL42BLS03 | FL42BLS04 |
| 极数 ( Number of poles ) |
| 8 |
| 相数 ( Number of phases ) |
| 3 |
| 另外线电压 ( Rated voltage ) | VDC | 24 |
| 额外的起动转矩 ( Rated torque) | mN.m | 62.5 | 125 | 185 | 250 |
| 持续保持使用力矩 ( Continuous stall torque) | mN.m | 75 | 150 | 220 | 300 |
| 额外的浓度 ( Rated speed ) | RPM | 4000 | 4000 | 4000 | 4000 |
| 格外热效率 ( Rated power ) | W | 26 | 52.5 | 77.5 | 105 |
| 谷值电动机扭矩 ( Peak torque ) | mN.m | 190 | 380 | 560 | 750 |
| 阀值感应电流 ( Peak current ) | A | 5.75 | 10.4 | 15.1 | 21.2 |
| 线阻值 ( Line to line resistance ) | ohms@20℃ | 1.5 | 0.8 | 0.43 | 0.3 |
| 线电感 ( Line to line inductance ) | mH | 2.1 | 1.2 | 0.71 | 0.5 |
| 起动转矩常数 ( Torque constant ) | Nm/A | 0.033 | 0.0366 | 0.037 | 0.0354 |
| 反电势 ( Back EMF ) | Vrms/KRPM | 2.45 | 2.71 | 2.74 | 2.62 |
| 跳出惯量 ( Rotor inertia ) | g.cm2 | 24 | 48 | 72 | 96 |
| 车身长短 ( Motor length ) L | mm | 40.3 | 60.3 | 80.3 | 100.3 |
| 使用 ( Weight ) | Kg | 0.30 | 0.45 | 0.65 | 0.80 |
换代汽车电器就能依据客人要来样加工。
The motor can be designed &manufactured with customized request.

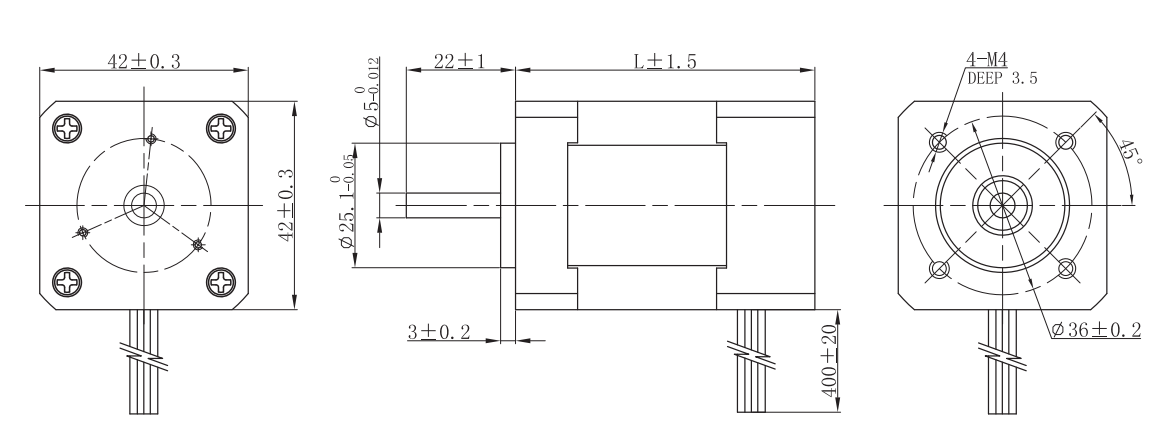

机电尺寸
