特征提要 ( General Specifications )
| 绕阻毗连体例 ( Winding Type ) | 星形 ( Star connection) |
| 霍尔煽动弯度 ( Hall Effect Angle ) | 120度电的角度 ( Electrical Angle of 120 degree) |
| 径向间隙 ( Radial Play ) | 0.02mm@450g |
| 载荷空隔 ( Axial Play ) | 0.08mm@450g |
| 明显径向短路电流 ( Max radial force ) | 5N 距卡箍10mm ( 10mm From the flange) |
| 上限轴径根据 ( Max axial force ) | 2N |
| 介电标准 ( Dielectric Strength ) | 600VAC/1S |
| 隔绝阻值 ( Insulation Resistance ) | 100MΩ, 500VDC |
| 原因温暖 ( Ambient Temperature ) | -20°C ~ +50°C |
| 绝缘电阻官阶 (Insulation Class) | Class B |
接线申明(Electric Connection)
| 产生线型號Type | 引入线色彩明度Color | 功效与作用Functions |
| UL1061 AWG28 | 黄白色 (Yellow ) | 霍尔电原正 ( Vcc ) |
| 暗蓝色 ( Blue ) | 霍尔 U ( Hu ) |
| 红色 ( Orange ) | 霍尔 V ( Hv ) |
| 深褐色 ( Brown ) | 霍尔 W ( Hw ) |
| 紫色 ( White ) | 霍尔电负 ( GND ) |
| UL1007 AWG22 | 生态 ( Green ) | U相 ( Phase U ) |
| 纯白色 ( Red) | V相 ( Phase V ) |
| 玄色 ( Black) | W相 ( Phase W ) |
机电能 (Electrical Specifications)
| 单 位 (Unit) | FL28CBLA38-24V-4012A | FL28CBLA48-24V-4524A |
| 极数 ( Number of poles ) |
| 8 |
| 相数 ( Number of phases ) |
| 3 |
| 更多的电压 ( Rated voltage ) | VDC | 24 |
| 双倍力矩 ( Rated torque) | mN.m | 28 | 50 |
| 不间断机器运行扭矩 ( Continuous stall torque) | mN.m | 33.6 | 60 |
| 特别强度 ( Rated speed ) | RPM | 4000 | 4500 |
| 三倍额定功率 ( Rated power ) | W | 12 | 24 |
| 基线电动机扭矩 ( Peak torque ) | mN.m | 84 | 150 |
| 阀值电流大小 ( Peak current ) | A | 2.0 | 4.5 |
| 线电容 ( Line to line resistance ) | ohms@20℃ | 5.7 | 2.5 |
| 线电感 ( Line to line inductance ) | mH | 2.48 | 1.2 |
| 起动转矩常数 ( Torque constant ) | mN.m/A | 42.8 | 36 |
| 反电势 ( Back EMF ) | Vrms/KRPM | 3.165 | 2.68 |
| 移动惯量 ( Rotor inertia ) | g.cm2 | 5.8 | 7.3 |
| 车身长宽 ( Motor length ) L | mm | 38 | 48 |
| 食用量 ( Weight ) | Kg | 0.095 | 0.12 |
这一款机械才可以决定客人必须 设计。
The motor can be designed &manufactured with customized request.

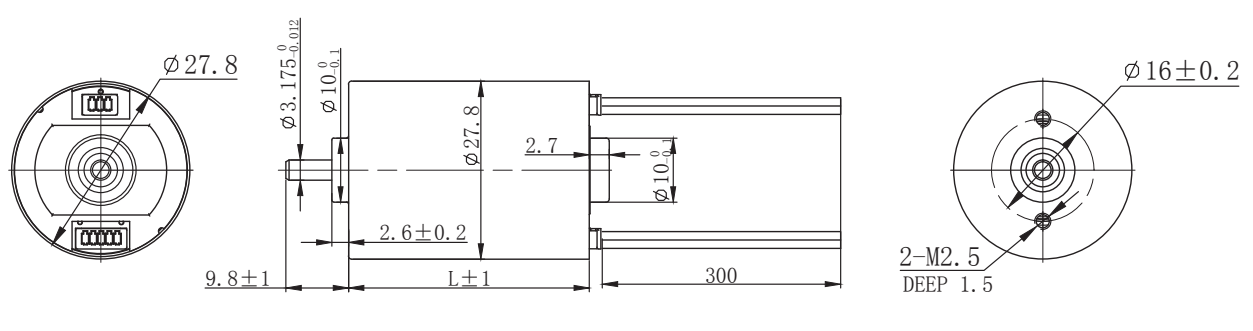

机电尺寸
材料下载
|
FL28CBLA38-24V-4012A
|
232.82 KB
|
|
|
FL28CBLA48-24V-4524A
|
264.69 KB
|
|
