厨艺参数值

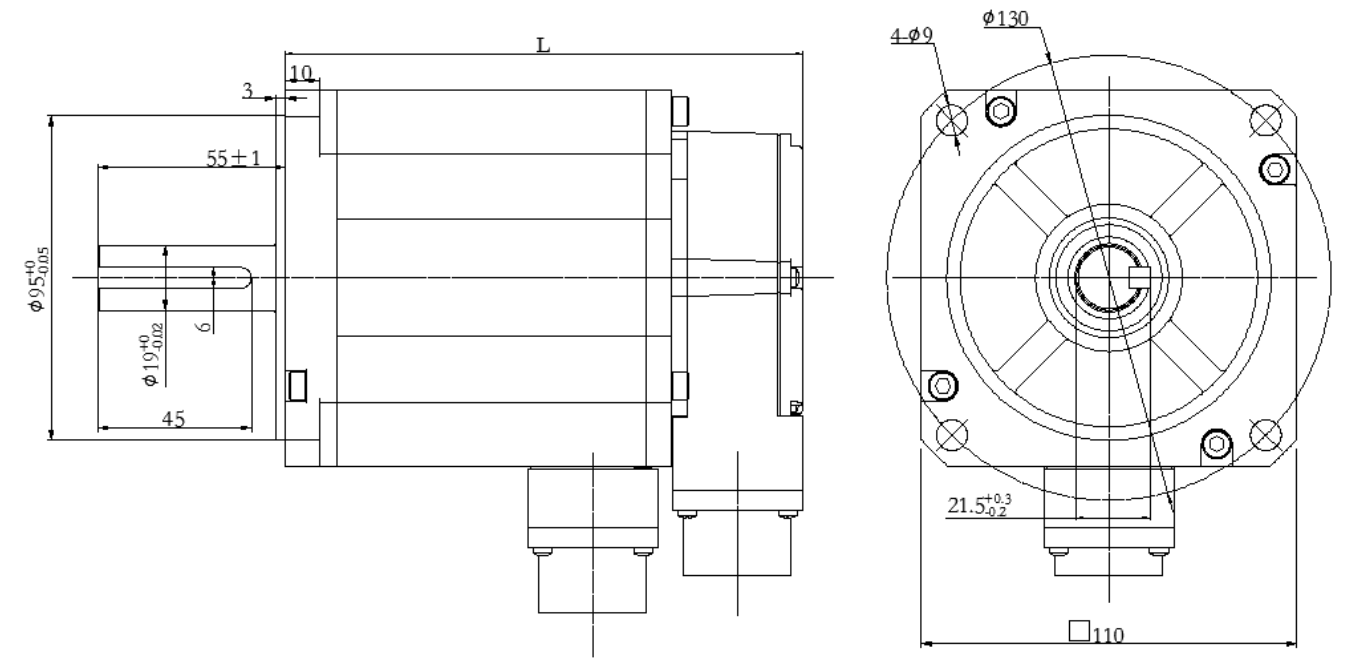

样式的尺寸
板材下载链接
商谈合作| 绕阻毗连体例 ( Winding Type ) | 星形 ( Star connection ) |
| 径向额定负载 ( Max radial force ) | 630N @ 20mm from the flange |
| 轴径根据 ( Max axial force ) | 315N |
| 隔热品质 (Insulation Class) | Class B |
| 加固官阶 (Protection level) | IP65 |
| 使用时候温差 (Temperature) | -20℃~ +50℃ |
| 充分利用前提温度湿度 (Relative humidity) | ≤90%RH (无凝露)( No dewing) |
| 储备的情况 (Storage Condition) | -20℃~ +85℃，≤85%RH (无凝露)( No dewing) |
| 保护装置情況(Installation environment) | 阔别多年破坏、可燃性有机废气气体，油滴，灰尘，海泼≤1000m Far away active gas,Combustible gas, oil drop, ash |
| Pin No | 找出线规格型号Type | 引出来线相关Color | 保健作用Functions |
| 5 | UL1332 AWG26 | 生态 ( Green ) | 霍尔电原正 ( Vcc ) |
| 1 | 浅黄色 ( Yellow ) | 霍尔 U ( Hu ) | |
| 2 | 琥珀色 ( Brown ) | 霍尔 V ( Hv ) | |
| 3 | 深灰色 ( Gray ) | 霍尔 W ( Hw ) | |
| 4 | 暗蓝色 ( Blue ) | 霍尔外接电源负 ( GND ) | |
| 1 | 详细完整品种见加工图纸界说 | 黄 ( Yellow ) | U相 ( Phase U ) |
| 2 | 纯白色 ( Red) | V相 ( Phase V ) | |
| 3 | 玄色 ( Black ) | W相 ( Phase W ) |
| 单 位 (Unit) | FL110BLG15 | FL110BLG20 | |||
| 极数 ( Number of poles ) | 10 | ||||
| 相数 ( Number of phases ) | 3 | ||||
| 上限工作电压 ( Rated voltage ) | VDC | 310 | 48 | 310 | 48 |
| 格外惯量 ( Rated torque) | N.m | 4.77 | 4.77 | 6.37 | 6.37 |
| 坚持转动电动机扭矩 ( Continuous stall torque) | N.m | 5.72 | 5.72 | 7.64 | 7.64 |
| 其他的传送速度 ( Rated speed ) | RPM | 3000 | 3000 | 3000 | 3000 |
| 加倍最大功率 ( Rated power ) | W | 1500 | 1500 | 2000 | 2000 |
| 基线起动转矩 ( Peak torque ) | N.m | 14.3 | 14.3 | 19.1 | 19.1 |
| 阀值电流量 ( Peak current ) | A | 28 | 166 | 37.5 | 214 |
| 线电容 ( Line to line resistance ) | ohms@20℃ | 0.36 | 0.01 | 0.29 | 0.009 |
| 线电感 ( Line to line inductance ) | mH | 5.6 | 0.16 | 4.8 | 0.145 |
| 惯量常数 ( Torque constant ) | Nm/A | 0.51 | 0.086 | 0.51 | 0.089 |
| 反电势 ( Back EMF ) | Vrms/KRPM | 38.1 | 6.35 | 38.1 | 6.63 |
| 弹出惯量 ( Rotor inertia ) | kg.cm2 | 3.1 | 3.1 | 4.1 | 4.1 |
| 后盖总长 ( Motor length ) L | mm | 151.5 | 156.5 | 168.5 | 173.5 |
| 量用 ( Weight ) | kg | 5 | 5.2 | 6.7 | 6.9 |
这款机电设备还可以明确客服要有订做。
The motor can be designed &manufactured with customized request.
