工艺性能指标

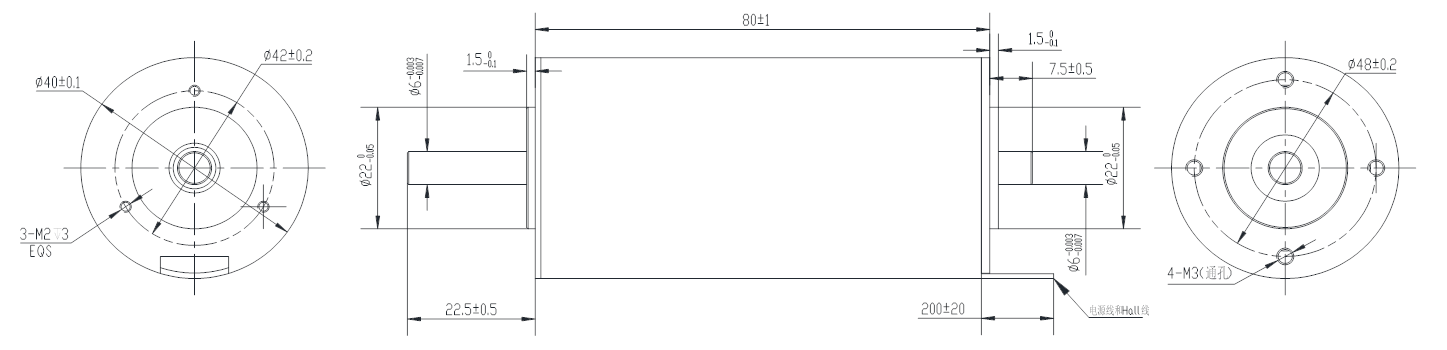

形态大小
村料下载百度
约见协同工作| 91吃瓜网 绕线毗连体例 ( Winding Type ) | 星形 ( Star connection) |
| 介电強度 ( Dielectric Strength ) | 600VAC/1S |
| 耐压内阻( Insulation Resistance ) | 100MΩ, 500VDC |
| 原因湿度 ( Ambient Temperature ) | -20°C ~ +50°C |
| 绝缘电阻品阶 (Insulation Class) | Class B |
| 径向隙缝 ( Radial Play ) | 0.02mm@4N |
| 径向裂缝 ( Axial Play ) | 0.14mm@4N |
| 最大程度径向负荷 ( Max radial force ) | 12N距法兰部5mm( 5mm From the flange) |
| 最大化轴径电流( Max axial force) | 5N |

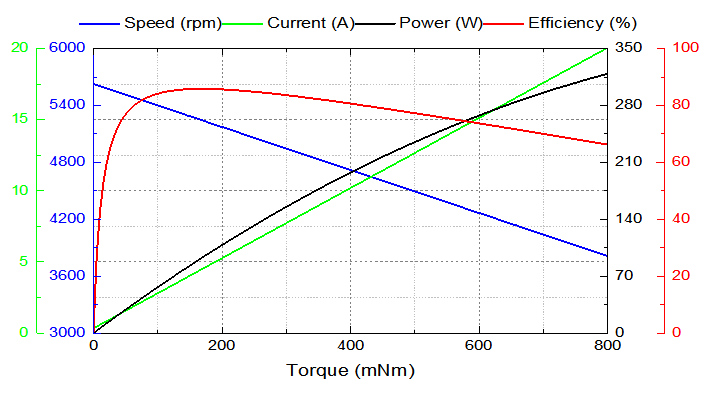

| 单 位 (Unit) | FL40SBL80-24V-072-022A | FL40SBL60-24V-085-164A | |
| 极数 ( Number of poles ) | 4 | 4 | |
| 相数 ( Number of phases ) | 3 | 3 | |
| 额外的线电压 ( Rated voltage ) | VDC | 24 | 24 |
| 负载发动机转速 (No load speed) | RPM | 5700 | 8500 |
| 变压器空载直流电压 (No load current) | A | 0.33 | 0.5 |
| 30%扭矩 ( Rated torque) | mN.m | 250 | 200 |
| 减半电流量 (Rated current) | A | 7.0 | 8.0 |
| 更多速率单位 ( Rated speed ) | RPM | 5100 | 7850 |
| 附加最大功率 ( Rated power ) | W | 133.5 | 164 |
| 超额效应 (Rated efficiency) | % | 82.3 | 83.5% |
| 基线力矩 ( Peak torque ) | mN.m | 750 | 600 |
| 基线电流量 ( Peak current ) | A | 19.6 | 24 |
| 线阻值 ( Line to line resistance ) | ohms@20℃ | 0.32 | 0.2 |
| 线电感 ( Line to line inductance ) | mH | 0.061 | 0.041 |
| 扭矩常数 ( Torque constant ) | mNm/A | 40.5 | 26.89 |
| 反电势 ( Back EMF ) | Vrms/KRPM | 3.0 | 1.99 |
| 设备壳-情形导热系数( Housing - Ambient thermal resistance) | K/W | 3.87 | 3.67 |
| 机电设备热时会常数(Motor thermal time constant) | S | 760 | 736 |
| 绕阻最快许证室温(Max temperature of winding) | ℃ | 155 | 155 |
| 组合件是常数(Electrical time constant) | ms | 0.191 | 0.205 |
| 线色彩( Color) | 线材质(Type) | 效率( Functions) |
| 黑色(Red) | AFR250-SY AWG26 | 霍尔电源适配器正(Vcc) |
| 红色(Blue) | 霍尔 W ( Hw ) | |
| 草绿色(Green) | 霍尔 V ( Hv ) | |
| 黑色(White) | 霍尔 U ( Hu ) | |
| 玄色(Black) | 霍尔开关电源负(GND) | |
| 呈黄色(Yellow) | UL1332 AWG18 | U相 ( Phase U ) |
| 黑色( Red) | V相 ( Phase V ) | |
| 玄色(Black) | W相 ( Phase W ) |
新款上市电气自动化可以通过的客户必须要 高端定制。
The motor can be designed &manufactured with customized request.
