FL25STH
物质在期间 规范性杂质式步进驱动器汽车电器

FL25STH

1.8° 25mm, Nema 10, STH布局夹杂式步进机电
选件:
  • FL25STH 标识号器
  • FL25STH 传动减速箱
  • FL25STH 接插件操作
  • FL25STH 后刹

特征提要(General specification)

项目(Item)声明范文(Specifications)
步距角(Step Angle)1.8°
步距角精密度(Step Angle Accuracy)±5% (整步无阻抗,full step, no load)
径向裂缝( Radial Play)0.02mm@450 g
支承缝隙( Axial Play)0.08mm@450 g
最明显径向阻抗(Max. radial force)28N  距法兰片20mm  (20mm from the flange)
最好径向根据(Max. axial force)7N
介电硬度(Dielectric Strength)600VAC / 1s
隔热热敏电阻(Insulation Resistance)100MΩ ,500VDC
环境温(Ambient Temperature)-20。C~+50。C
绝缘层品阶(Insulation Class)Class B


机电能(Electrical specifications)

规格型号(Model No.)Current/Phase每相电流值Resistance/Phase每相内阻Inductance/Phase每相电感HoldingTorque坚定不移惯量DetentTorque市场定位力矩# of Leads导入线数RotorInertia跳出惯量Weight权重Length设备长宽高
Single shaft(单出轴)AΩmHN.mN.m#g-cm2kgmm
FL25STH23-0704A0.74.02.40.0330.003420.05524±1


换代建筑机电还可以明确企业客户需求订做。

The motor can be designed &manufactured with customized request.

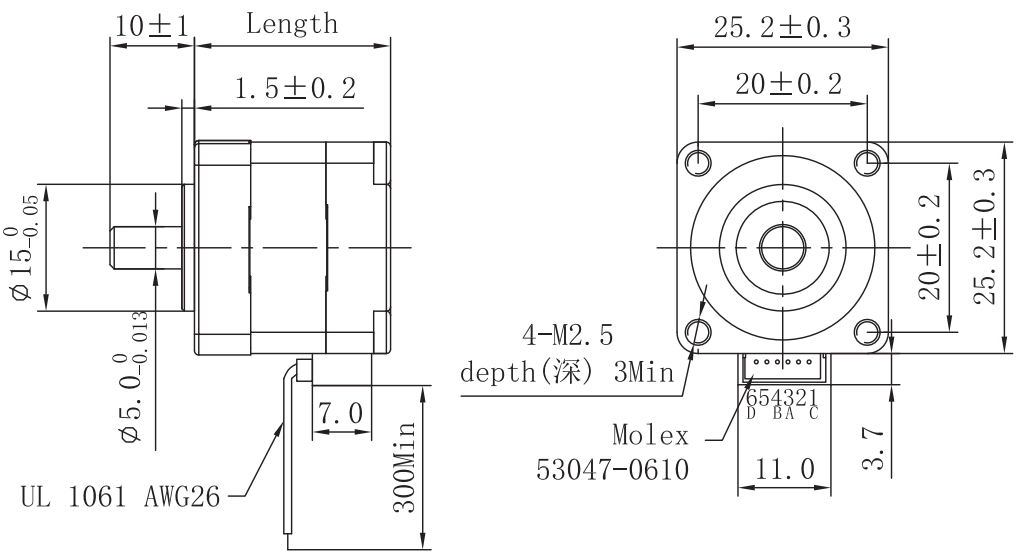

机电尺寸

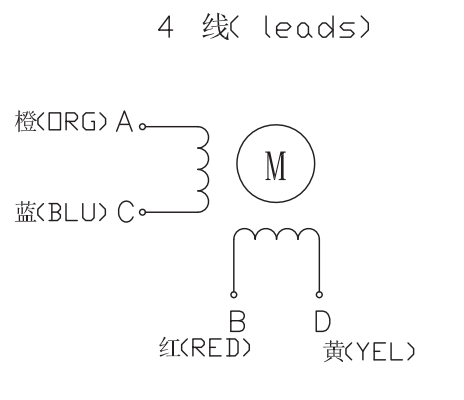

接线图(Wiring Diagram)

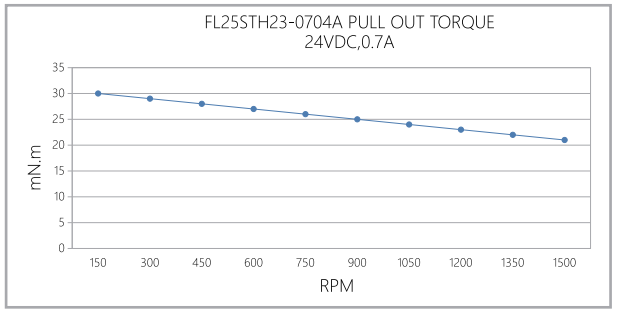

矩频曲线 (Pull out torque curve)



材料下载
FL25STH23-0704A 179.2 KB
