特征提要 ( General Specifications )
| 线圈毗连体例 ( Winding Type ) | 星形 ( Star connection) |
| 霍尔散布谣言方向角 ( Hall Effect Angle ) | 120度电度角 ( Electrical Angle of 120 degree) |
| 径向缝隙 ( Radial Play ) | 0.02mm@450g |
| 轴径接缝处 ( Axial Play ) | 0.08mm@450g |
| 明显径向过载 ( Max radial force ) | 5N 距活套法兰10mm ( 10mm From the flange) |
| 极大载荷环境下 ( Max axial force ) | 2N |
| 介电挠度 ( Dielectric Strength ) | 360VAC/1S |
| 绝缘层热敏电阻 ( Insulation Resistance ) | 100MΩ, 500VDC |
| 情况下室温 ( Ambient Temperature ) | -20°C ~ +50°C |
| 电绝缘品质 (Insulation Class) | Class B |
接线申明(Electric Connection)
| 引入线规格Type | 生成线色彩明度Color | 的功效Functions |
|
|
|
| UL1007 AWG28 | 红色 ( Blue ) | 霍尔外接电源正 ( Vcc ) |
| 紫色 ( Yellow ) | 霍尔 U ( Hu ) |
| 棕 ( Brown ) | 霍尔 V ( Hv ) |
| 灰黑色 ( Red ) | 霍尔 W ( Hw ) |
| 蓝色 ( Green ) | 霍尔电原负 ( GND ) |
| UL1007 AWG26 | 白色的 ( Red ) | U相 ( Phase U ) |
| 浅棕色 ( Brown) | V相 ( Phase V ) |
| 玄色 ( Black) | W相 ( Phase W ) |
机电能 (Electrical Specifications)
| 单 位 (Unit) | FL22RBL45-24V-4604A | FL22RBL70-24V-3515A |
| 极数 ( Number of poles ) |
| 8 |
| 相数 ( Number of phases ) |
| 3 |
| 附加端电压 ( Rated voltage ) | VDC | 24 |
| 额外的起动转矩 ( Rated torque) | mN.m | 8 | 20 |
| 不断机器运行转距 ( Continuous stall torque) | mN.m | 9.6 | 24 |
| 加倍传输率 ( Rated speed ) | RPM | 4600 | 3800 |
| 增加马力 ( Rated power ) | W | 3.8 | 8 |
| 顶值电动机扭矩 ( Peak torque ) | mN.m | 24 | 60 |
| 阀值电压电流 ( Peak current ) | A | 1.1 | 2.0 |
| 线电阻功率 ( Line to line resistance ) | ohms@20℃ | 23 | 11.6 |
| 线电感 ( Line to line inductance ) | mH | 6.2 | 4.3 |
| 起动转矩常数 ( Torque constant ) | mN.m/A | 29.7 | 35.8 |
| 反电势 ( Back EMF ) | Vrms/KRPM | 2.2 | 2.65 |
| 上去惯量 ( Rotor inertia ) | g.cm2 | 0.66 | 1.32 |
| 手机长宽高 ( Motor length ) L | mm | 45 | 68 |
| 权重 ( Weight ) | Kg | 0.07 | 0.12 |
这款汽车电器要能决定买家可以制作。
The motor can be designed &manufactured with customized request.

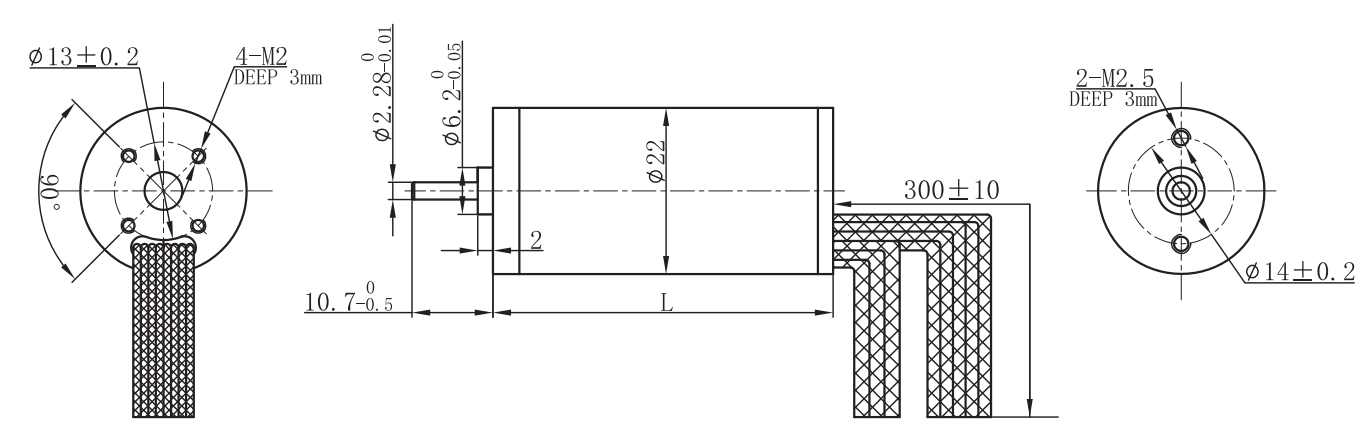

机电尺寸
材料下载
|
FL22RBL45-24V-4604A
|
208.84 KB
|
|
|
FL22RBL70-24V-3515A
|
207.3 KB
|
|
