特征提要 ( General Specifications )
| 线圈毗连体例 ( Winding Type ) | 星形 ( Star connection) |
| 霍尔散播谣言视场角 ( Hall Effect Angle ) | 120度电方向 ( Electrical Angle of 120 degree) |
| 径向间距 ( Radial Play ) | 0.02mm@450g |
| 支承隙缝 ( Axial Play ) | 0.08mm@450g |
| 最大程度径向额定负载 ( Max radial force ) | 14N距法兰部5mm ( 5mm From the flange) |
| 最大的心轴电动机扭矩 ( Max axial force ) | 4.8N |
| 介电硬度 ( Dielectric Strength ) | 600VAC/1S |
| 绝缘带功率电阻 ( Insulation Resistance ) | 100MΩ, 500VDC |
| 事情气温 ( Ambient Temperature ) | -20°C ~ +50°C |
| 接地品阶 (Insulation Class) | Class B |
接线申明
| Pin No | 引出来线类型Type | 效率Functions |
| 1 | FPC | 霍尔交流电源正 ( Vcc ) |
| 2 |
| 霍尔 W ( Hw ) |
| 3 |
| 霍尔 U ( Hu ) |
| 4 |
| 霍尔 V ( Hv ) |
| 5 |
| 霍尔外接电源负 ( GND ) |
| 6 |
| W相 ( Phase W ) |
| 7 |
| V相 ( Phase V ) |
| 8 |
| U相 ( Phase U ) |
有限公司能(Electrical Specifications)
| 单 位 (Unit) | FL32BLW18 -9V-3706A | FL32BLW18-12V-4607A | FL32BLW18-24V-4507A | FL32BLW18-48V-4808A |
| 极数 ( Number of poles ) |
| 8 |
| 相数 ( Number of phases ) |
| 3 |
| 格外相电压 ( Rated voltage ) | VDC | 9 | 12 | 24 | 48 |
| 额外的转距 ( Rated torque) | mN.m | 29.5 | 25.1 | 25.5 | 24.7 |
| 不间断持续运行力矩 ( Continuous stall torque) | mN.m | 35.4 | 30.1 | 30.6 | 29.6 |
| 附加效率 ( Rated speed ) | RPM | 2100 | 2800 | 2760 | 2950 |
| 三倍热效率 ( Rated power ) | W | 6 | 7 | 7 | 8 |
| 顶值惯量 ( Peak torque ) | mN.m | 73.8 | 75.3 | 76.5 | 74.1 |
| 最高值电压 ( Peak current ) | A | 3.4 | 3.2 | 1.7 | 0.97 |
| 线电阻值 ( Line to line resistance ) | ohms@20℃ | 2.87 | 3.43 | 13.7 | 53 |
| 线电感 ( Line to line inductance ) | mH | 1.61 | 1.87 | 7.73 | 27.8 |
| 电动机扭矩常数 ( Torque constant ) | mN.m/A | 23 | 24.8 | 51 | 96.1 |
| 反电势 ( Back EMF ) | Vrms/KRPM | 1.7 | 1.83 | 3.77 | 7.1 |
| 上去惯量 ( Rotor inertia ) | g.cm2 | 35 | 35 | 35 | 35 |
| 车身总长 ( Motor length ) | mm | 18 | 18 | 18 | 18 |
| 信噪比 ( Weight ) | g | 50 | 50 | 50 | 50 |
换代机电设备可是以朋友需高端定制。
The motor can be designed &manufactured with customized request.

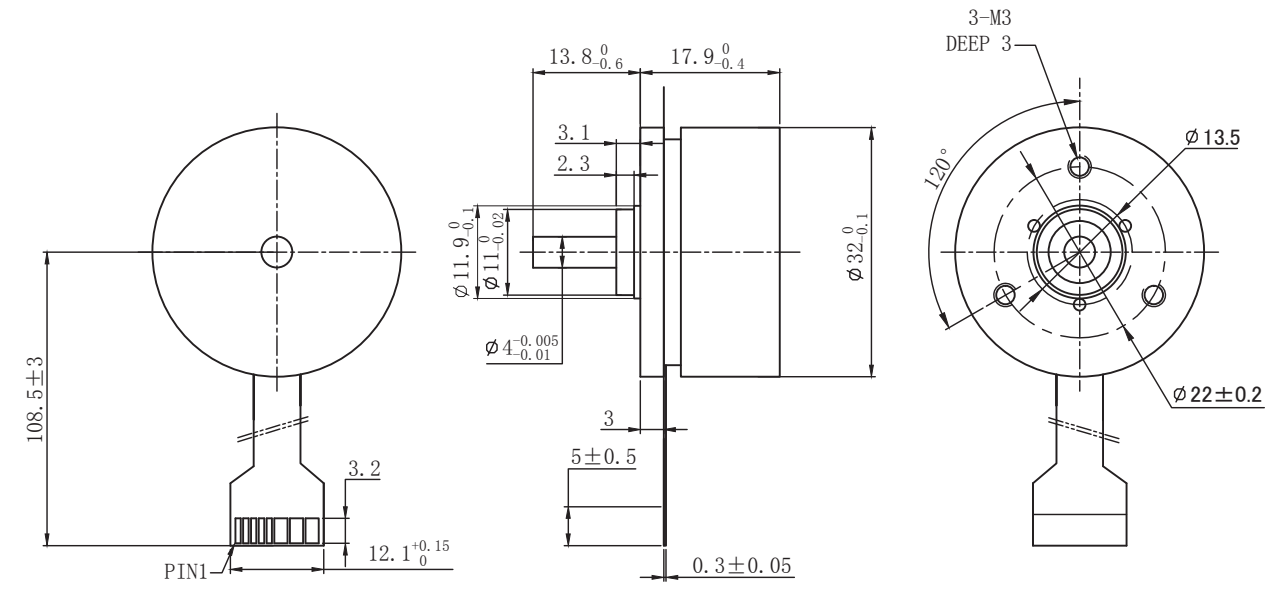

机电尺寸
匠人参数值
图形的尺寸
