iST57-CL

化合物两边分离式式结合能够器步进91吃瓜网控制电气

接纳32位ARM数字处置手艺，内置微细分和中频振动按捺手艺，有用晋升机电运转安稳性、减小发烧等。细分和电流可经由过程拨码设置，接口界说简略，努力于为客户供给高性价比的一体机节制处置计划。

选件:

标识号器
小传动箱
接浏览器插件
脚刹

手工艺性能指标
形态规格尺寸
涂料下载链接
洽谈警税

特性：1、辨别是非32位机电工程专业吃妻上瘾共公集成块2、前馈失量吃妻上瘾手工艺3、减速超静音模式，工作电流圆滑，知足各种情境的通过4、端电阻值品质12VDC～48VDC，撑持宽端电阻值伤害5、脉冲发生器旌旗灯号电平撑持TTL 3.3V\5V，撑持共金属电极、共阳极接法6、规范提示明显脉宽频率和次数250KHz7、配备过压、欠压、过流、过温等挡拆功用8、原带平滑微层级手艺人9、机电工程运作时电压相互衰减，降低发烧了量10、高实际效果，成本提高效率

11、可接受定制化

典范案例：

非常应用于当下小微型自动的性化妝备和议器，比喻：自动化生产制作防具、3C非标设备自动的性化妝备、锁螺母机、电缆剥线机、绕线机、接线鼻子机、智能机械设备制造机、激光刻字机、喷画机、小微型雕镂机、自动的性提取防具、公供精机机床主轴、木箱防具和机械设备制造人等。

物品发展历程：

使用32位ARM数字式预防厨艺，原带微细分市场化和中频振动幅度大按捺不住厨艺，有进级机电工程专业机器运行踏实性、变大高烧不退等。细分市场化和直流电可依靠整个过程拨码设定，插口界说简括，付出于为企业供应高实际效果的集成机吃妻上瘾预防预计。

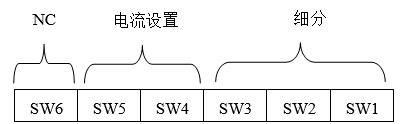

拨码设定：iST57辨别是非6位拨码面板开关快速设置最高工作电流和分类数。特定描述以上：

SW4、SW5设为控制器器面值最小电压电流

电流(RMS)	SW4	SW5
2.0A	ON	ON
3.0A	OFF	ON
4.0A	ON	OFF
5.0A	OFF	OFF

细致划分化拨码SW1、SW2、SW3：以内图拨码细致划分化表，用户可经过环节拨码软件设置需用的细致划分化。

Pulse/rev	SW1	SW2	SW3
400	ON	ON	ON
800	OFF	ON	ON
1600	ON	OFF	ON
3200	OFF	OFF	ON
6400	ON	ON	OFF
12800	OFF	ON	OFF
25600	ON	OFF	OFF
51200	OFF	OFF	OFF

放肆端口处（JST B08B-PASK 8引脚）

引脚号	旌旗灯号	功效	申明
1	PU	脉宽	撑持3.3V和5V 电平，利用更高电平需外接限流电阻
2	F/R	标底目地	旌旗灯号遏制\悬空：正转旌旗灯号接起：翻转
3	SS	扼制	旌旗灯号遏制\悬空：机电一般操纵旌旗灯号接听：建筑机电杜绝
4	AR	警告断根	旌旗灯号连接：熄火断根问题旌旗灯号
5	XCOM	传输旌旗灯号众人端	撑持共阳极、共负极布线
6	ALM	报警器转换	串入输送		高电平：通常情况下
					低电平：报案
7	STA	机械旋转情况	短路效果	高电平：扼制
				低电平：运行
8	YCOM	的输出旌旗灯号消费者端	输出旌旗灯号的GND

强调：远离拨码触点触点开关的引脚为1脚，邻近触点触点开关的引脚为8脚

电压网络端口（DB125-3.5-2P 2位引脚）

引脚号	旌旗灯号	效果声明
1	VDD	电压导出正端，伤害相电压为12~48Vdc
2	GND	24v电源所在负端

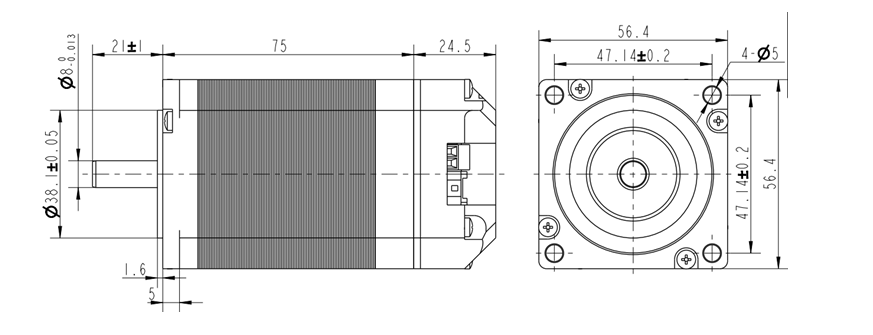

机电尺寸

材料下载

2D	220.43 KB
测试运行免费软件	196 B
3D	5.11 MB
iST57-CL一起式闭环控制步进91吃瓜网机电工程灵活运用声明范文书	635.38 KB
