匠人参数表

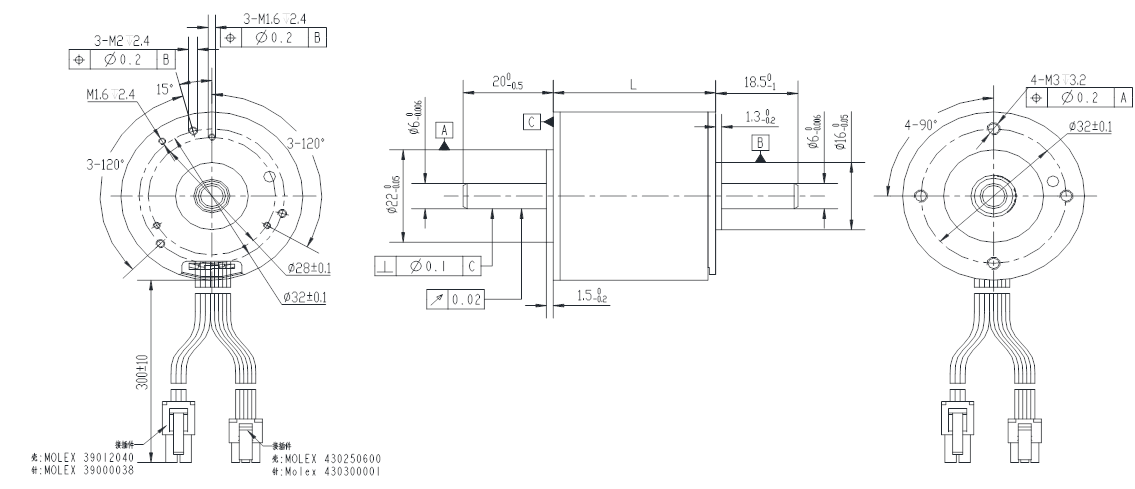

图案尺寸
物料下载链接
商谈协同作战| 绕阻毗连体例 ( Winding Type ) | 三边形形 ( Delta connection ) |
| 霍尔散播度角 ( Hall Effect Angle ) | 120度电偏角 ( Electrical Angle of 120 degree) |
| 径向洞眼 ( Radial Play ) | preloaded |
| 轴上间隙 ( Axial Play ) | 0.15mm@9N |
| 最多径向额定负载 ( Max radial force ) | 15N 距卡箍5mm ( 5mm From the flange) |
| 更大支承装载 ( Max axial force ) | 5N |
| 介电难度 ( Dielectric Strength ) | 500VAC/1S |
| 绝缘层电阻值 ( Insulation Resistance ) | 100MΩ, 500VDC |
| 情況高温 ( Ambient Temperature ) | -20°C ~ +50°C |
| 隔绝官阶 (Insulation Class) | Class F |
| Pin No | 引出来线参数Type | 找出线色泽Color | 功用Functions |
| 5 | UL1332 AWG26MOLEX 430250600 | 浅绿色 ( Green ) | 霍尔外接电源正 ( Vcc ) |
| 1 | 米黄色 ( Yellow ) | 霍尔 U ( Hu ) | |
| 2 | 棕 ( Brown ) | 霍尔 V ( Hv ) | |
| 3 | 银灰色 ( Gray ) | 霍尔 W ( Hw ) | |
| 4 | 橙色 ( Blue ) | 霍尔电原负 ( GND ) | |
| 1 | UL1332 AWG20MOLEX 39012040 | 红色的 ( Red ) | U相 ( Phase U ) |
| 2 | 玄色 ( Black) | V相 ( Phase V ) | |
| 3 | 黄色 ( White ) | W相 ( Phase W ) |
| 单 位 (Unit) | FL40BL36-36V-6487B | FL40BL36-48V-4165B | FL40BL56-36V-3986B | FL40BL56-48V-43102B | |
| 极数 ( Number of poles ) | 14 | ||||
| 相数 ( Number of phases ) | 3 | ||||
| 木制托盘输出功率 ( Rated voltage ) | VDC | 36 | 48 | 36 | 48 |
| 木制托盘惯量 ( Rated torque) | mN.m | 129 | 151 | 207 | 222 |
| 不断正常的工作扭矩 ( Continuous stall torque) | mN.m | 181 | 181 | 248 | 266 |
| 三倍传输速率 ( Rated speed ) | RPM | 6450 | 4100 | 3950 | 4390 |
| 超额电功率 ( Rated power ) | W | 87 | 65 | 86 | 102 |
| 阀值力矩 ( Peak torque ) | mN.m | 387 | 453 | 621 | 666 |
| 阀值瞬时电流 ( Peak current ) | A | 8.4 | 4.95 | 8.3 | 7.3 |
| 线内阻 ( Line to line resistance ) | ohms@20℃ | 0.59 | 2.28 | 0.85 | 1.01 |
| 线电感 ( Line to line inductance ) | mH | 0.51 | 2.05 | 0.68 | 1.0 |
| 转距常数 ( Torque constant ) | Nm/A | 46.1 | 91.8 | 75.2 | 91 |
| 反电势 ( Back EMF ) | Vrms/KRPM | 3.42 | 6.8 | 5.57 | 6.73 |
| 弹出惯量 ( Rotor inertia ) | g.cm2 | 23 | 23 | 44 | 44 |
| 车身直径 ( Motor length ) L | mm | 36 | 36 | 56 | 56 |
| 重量 ( Weight ) | g | 250 | 250 | 390 | 390 |
换代建筑机电要遵循用户必须要 个人定制。
The motor can be designed &manufactured with customized request.
