特征提要 ( General Specifications )
| 91吃瓜网
定子毗连体例 ( Winding Type ) | 星形 ( Star connection) |
| 霍尔造谣多角度 ( Hall Effect Angle ) | 120度电视场角 ( Electrical Angle of 120 degree) |
| 径向隙缝 ( Radial Play ) | 0.02mm@450g |
| 载荷接缝处 ( Axial Play ) | 0.08mm@450g |
| 比较大径向载荷 ( Max radial force ) | 110N 距活套法兰10mm ( 10mm From the flange) |
| 最主要径向环境下 ( Max axial force ) | 45N |
| 介电难度 ( Dielectric Strength ) | 600VAC/1S |
| 绝缘带电阻功率 ( Insulation Resistance ) | 100MΩ, 500VDC |
| 现状温 ( Ambient Temperature ) | -20°C ~ +50°C |
| 绝缘层品质 (Insulation Class) | Class B |
接线申明(Electric Connection)
| 接插件机材质Connector Model | Pin位Pin number | 攻效Functions |
| MOLEX:39-28-1083 | PIN3 | 霍尔供电正 ( Vcc ) |
| PIN1 | 霍尔 U ( Hu ) |
| PIN2 | 霍尔 V ( Hv ) |
| PIN5 | 霍尔 W ( Hw ) |
| PIN6 | 霍尔开关电源负 ( GND ) |
| PIN7 | U相 ( Phase U ) |
| PIN8 | V相 ( Phase V ) |
| PIN4 | W相 ( Phase W ) |
机电专业能 (Electrical Specifications)
| 单 位 (Unit) | FL90BLW27-24V-27130A | FL90BLW40-48V-16170A |
| 极数 ( Number of poles ) |
| 22 |
| 相数 ( Number of phases ) |
| 3 |
| 增加交流电压 ( Rated voltage ) | VDC | 24 | 48 |
| 上限传动比 ( Rated torque) | N.m | 0.457 | 0.964 |
| 延续正常的工作传动比 ( Continuous stall torque) | N.m | 0.548 | 1.157 |
| 增加传送速度 ( Rated speed ) | RPM | 2700 | 1670 |
| 特别工作电压 ( Rated power ) | W | 130 | 169 |
| 峰峰值转距 ( Peak torque ) | N.m | 1.6 | 3 |
| 峰峰值功率 ( Peak current ) | A | 23 | 13 |
| 线电阻值 ( Line to line resistance ) | ohms@20℃ | 0.21 | 0.65 |
| 线电感 ( Line to line inductance ) | mH | 0.19 | 0.9 |
| 起动转矩常数 ( Torque constant ) | mN.m/A | 70.2 | 241 |
| 反电势 ( Back EMF ) | Vrms/KRPM | 5.2 | 17.9 |
| 弹出惯量 ( Rotor inertia ) | g.cm2 | 3000 | 5000 |
| 外壳直径 ( Motor length ) L | mm | 27 | 40 |
| 量用 ( Weight ) | Kg | 0.6 | 1 |
这一款机械设备才能依照企业客户必须要私人订制。
The motor can be designed &manufactured with customized request.

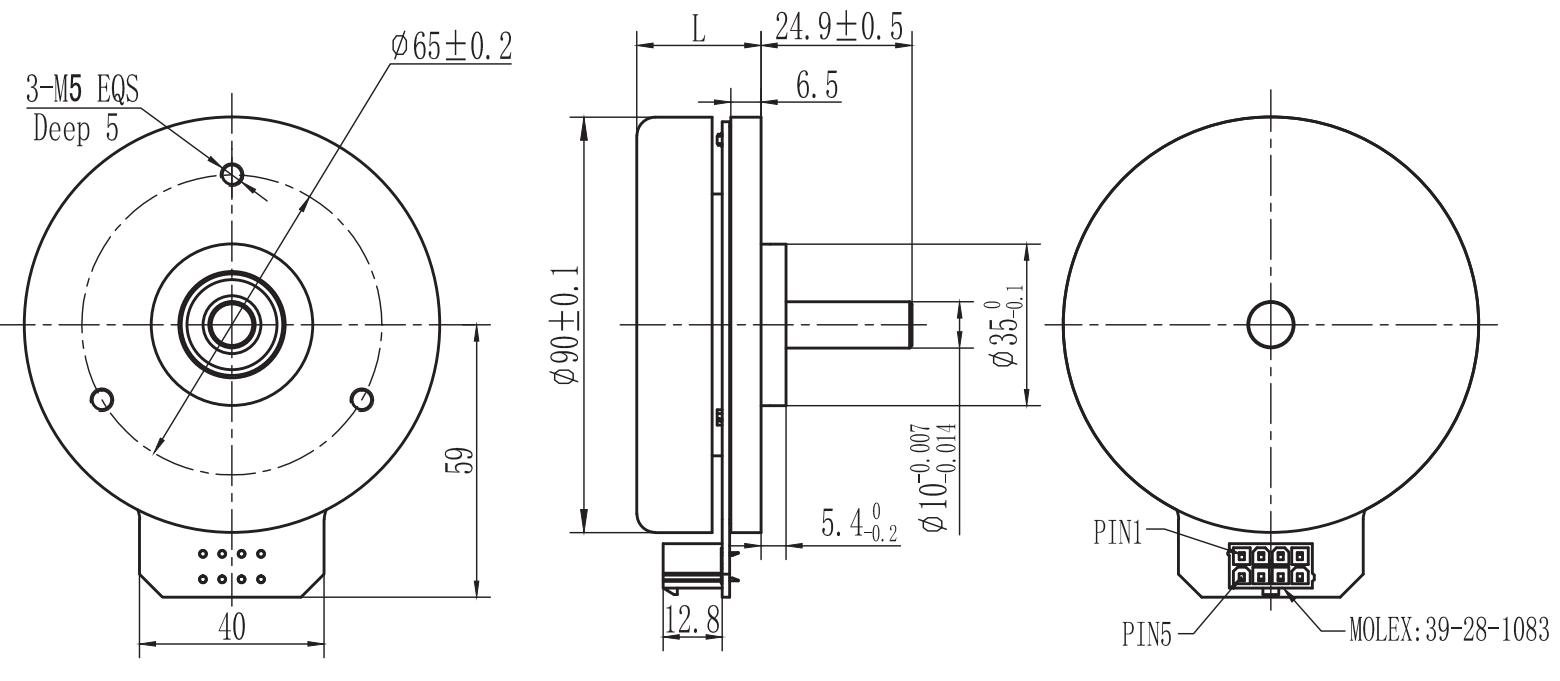

机电尺寸
