技艺性能指标

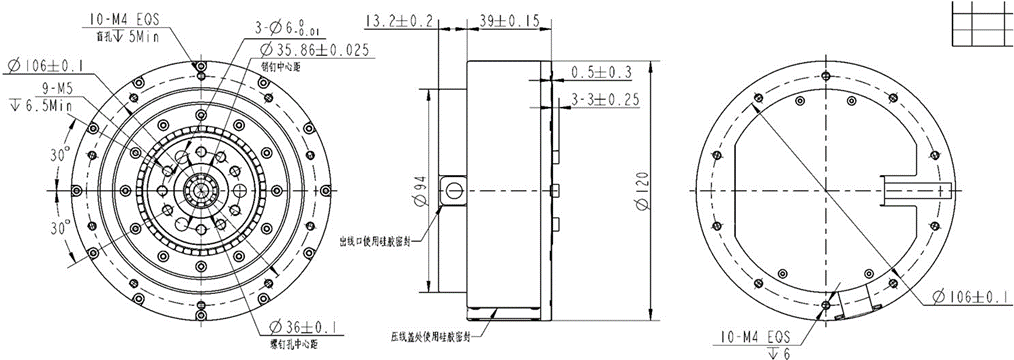

图行尺寸规格
相关材料使用
洽谈通力合作| 科目 Item | 参数 Spec |
| 磁编码器 Magnetic Encoder | 2 pcs |
| 额外电压 Rated Voltage | 48V |
| 利用电压规模 Voltage Range | 15-60V |
| 额外输入功率 Rated Output Power | 700w ±10% |
| 额外扭矩 Rated Torque | 40N.m |
| 峰值扭矩 Peak Torque | 120N.m |
| 运行标的目的 Running Direction | CW/CCW |
| 利用温度规模 Temperature Range | -20~50℃ |
| 利用湿度规模 Humidity Range | 5~85% |
| 保管温度规模 Storage Temperature Range | -30~70℃ |
| 绝缘品级 Insulation Level | Class B |
| 空载转速 No-load Speed | 200 rpm ± 10% |
| 空载电流 No-load Current | 0.7 Arms ±10% |
| 额外负载转速 Rated Load Speed | 167 rpm ± 10% |
| 额外负载相电流 Rated Load Phase Current | 27Apk ± 10% |
| 峰值相电流 Peak Phase Current | 90Apk ± 10% |
| 绝缘电阻/定子绕组 Insulation Resistance/ Stator Winding | DC 500VAC，100M 0hms |
| 耐高压/定子与机壳 High Voltage Resistance/ Stator and Casing | 600VAC, 1s, 2mA |
| 机电反电势 Back-EMF | 16.9 Vrms/krpm ±10% |
| 线电阻 Line Resistance | 0.16Ω ± 10% |
| 转矩常数 Torque Constant | 2.1N.m/Arms |
| 机电电感 Inductance | 0.211mH ±10% |
机器参数
| 科目 Item | 参数 Spec |
| 分量 Weight | 1420g |
| ±20g | |
| 极数 Pole | 42 |
| 相数 Phase | 3 |
| 驱动体例 Drive Method | FOC |
| 加速比 reduction ratio | 9:01 |

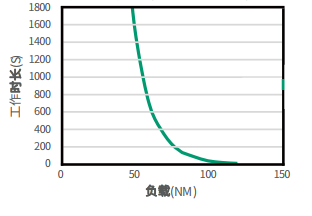

最好过载保护弧线
| 负载 Load (N.m) | 任务时候 Operating Time (s) |
| 40 | rated |
| 46 | 2500 |
| 70 | 350 |
| 80 | 160 |
| 120 | 10 |
