特征提要 ( General Specifications )
| 绕阻毗连体例 ( Winding Type ) | 星形 ( Star connection) |
| 霍尔分散偏角 ( Hall Effect Angle ) | 120度电的角度 ( Electrical Angle of 120 degree) |
| 径向裂缝 ( Radial Play ) | 0.02mm@450g |
| 载荷细缝 ( Axial Play ) | 0.08mm@450g |
| 最明显径向电动机扭矩 ( Max radial force ) | 220N距蝶阀法兰20mm ( 20mm From the flange) |
| 明显载荷负债 ( Max axial force ) | 45N |
| 介电刚度 ( Dielectric Strength ) | 600VAC/1S |
| 电绝缘电阻性能功率 ( Insulation Resistance ) | 100MΩ, 500VDC |
| 症状热度 ( Ambient Temperature ) | -20°C ~ +50°C |
| 绝缘性等级 (Insulation Class) | Class B |
接线申明(Electric Connection)
| 引出来线规格型号Type | 找出线的色彩Color | 功较Functions |
| UL1430 AWG24 | 洁白 ( Red ) | 霍尔供电正 ( Vcc ) |
| 淡蓝色 ( Blue ) | 霍尔 U ( Hu ) |
| 浅绿色 ( Green ) | 霍尔 V ( Hv ) |
| 暗红色 ( White ) | 霍尔 W ( Hw ) |
| 玄色 ( Black ) | 霍尔开关电源负 ( GND ) |
| UL1332 AWG16 | 黄绿色 ( Yellow ) | U相 ( Phase U ) |
| 黄色 ( Red ) | V相 ( Phase V ) |
| 玄色 ( Black) | W相 ( Phase W ) |
机电能 (Electrical Specifications)
| 单 位 (Unit) | FL86BLC64 | FL86BLC77 | FL86BLC105 | FL86BLC125 |
| 极数 ( Number of poles ) |
| 8 |
| 相数 ( Number of phases ) |
| 3 |
| 特别电压值 ( Rated voltage ) | VDC | 48 |
| 上限传动比 ( Rated torque) | N.m | 0.4 | 0.8 | 1.6 | 2.22 |
| 继续运作转距 ( Continuous stall torque) | N.m | 0.48 | 0.96 | 1.92 | 2.66 |
| 减半速率单位 ( Rated speed ) | RPM | 3000 | 3000 | 3000 | 3000 |
| 30%公率 ( Rated power ) | W | 130 | 250 | 500 | 700 |
| 最高值传动比 ( Peak torque ) | N.m | 1.2 | 2.4 | 4.8 | 6.66 |
| 顶值直流电压 ( Peak current ) | A | 10 | 17 | 36 | 51 |
| 线电容 ( Line to line resistance ) | ohms@20℃ | 1 | 0.34 | 0.14 | 0.1 |
| 线电感 ( Line to line inductance ) | mH | 1.4 | 0.6 | 0.36 | 0.24 |
| 扭矩常数 ( Torque constant ) | N.m/A | 0.122 | 0.149 | 0.135 | 0.131 |
| 反电势 ( Back EMF ) | Vrms/KRPM | 9 | 11 | 10 | 9.7 |
| 扭动惯量 ( Rotor inertia ) | g.cm2 | 400 | 800 | 1600 | 2400 |
| 手机厚度 ( Motor length ) L | mm | 64 | 77 | 105 | 125 |
| 量用 ( Weight ) | Kg | 1.5 | 1.85 | 2.7 | 4 |
换代电气自动化可是以用户需用定制网站。
The motor can be designed &manufactured with customized request.
机电尺寸
技术性能指标

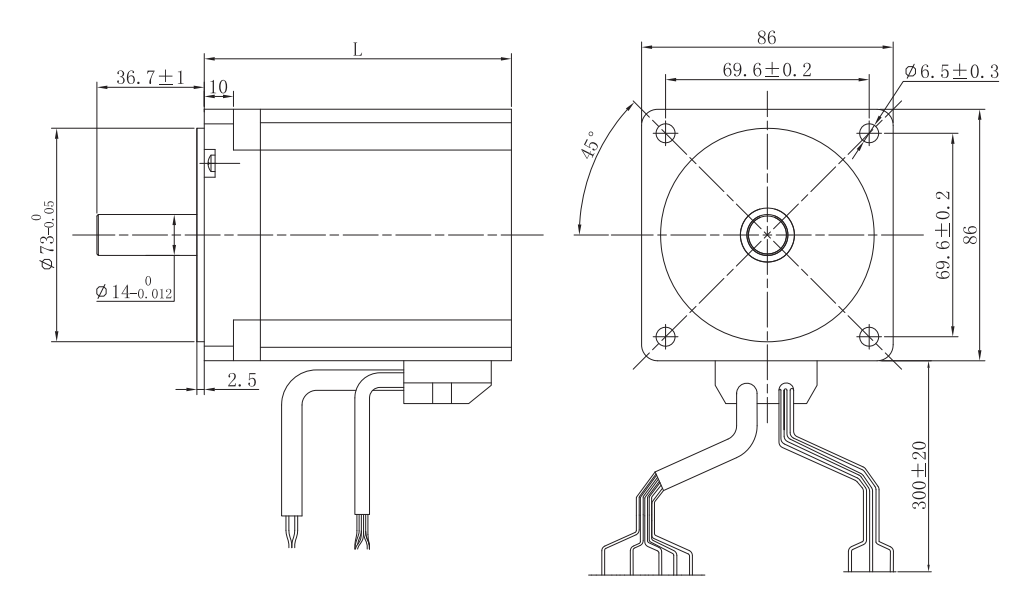

模样尺寸图
