特征提要 ( General Specifications )
| 绕阻毗连体例 ( Winding Type ) | 星形 ( Star connection) |
| 霍尔造谣生事角度来 ( Hall Effect Angle ) | 120度电斜度 ( Electrical Angle of 120 degree) |
| 径向间隙 ( Radial Play ) | 0.02mm@450g |
| 轴上细缝 ( Axial Play ) | 0.08mm@450g |
| 最明显径向载荷 ( Max radial force ) | 10N 距蝶阀法兰10mm ( 10mm From the flange) |
| 最好载荷环境下 ( Max axial force ) | 2N |
| 介电挠度 ( Dielectric Strength ) | 600VAC/1S |
| 绝缘性功率电阻 ( Insulation Resistance ) | 100MΩ, 500VDC |
| 情形温 ( Ambient Temperature ) | -20°C ~ +50°C |
| 电绝缘等级 (Insulation Class) | Class B |
接线申明(Electric Connection)
| 找出线类型Type | 引出来线绚丽Color | 功郊Functions |
| UL1007 AWG26 | 黑色 (Yellow ) | 霍尔电原正 ( Vcc ) |
| 天蓝色 ( Blue ) | 霍尔 U ( Hu ) |
| 黄色 ( Orange ) | 霍尔 V ( Hv ) |
| 深棕色 ( Brown ) | 霍尔 W ( Hw ) |
| 白 ( White ) | 霍尔主机电源负 ( GND ) |
| UL1007 AWG26 | 健康 ( Green ) | U相 ( Phase U ) |
| 紫色 ( Red) | V相 ( Phase V ) |
| 玄色 ( Black) | W相 ( Phase W ) |
机电能 (Electrical Specifications)
| 单 位 (Unit) | FL28BL28-15V-8006AF | FL28BL38 | FL28BL77-24V-3116AF |
| 极数 ( Number of poles ) |
|
| 4 |
|
| 相数 ( Number of phases ) |
|
| 3 |
|
| 增加交流电压 ( Rated voltage ) | VDC | 15 | 24 |
| 额外的力矩 ( Rated torque) | mN.m | 5 | 14 | 50 |
| 连续持续运行扭矩( Continuous stall torque) | mN.m | 6 | 17 | 60 |
| 其他的带宽 ( Rated speed ) | RPM | 8000 | 10000 | 4000 |
| 另外热效率 ( Rated power ) | W | 4 | 15 | 21 |
| 基线惯量 ( Peak torque ) | mN.m | 15 | 42 | 150 |
| 基线直流电压 ( Peak current ) | A | 1.1 | 2.5 | 4.1 |
| 线电阻功率 ( Line to line resistance ) | ohms@20℃ | 8.2 | 4.2 | 4.2 |
| 线电感 ( Line to line inductance ) | mH | 2.3 | 1.69 | 2.3 |
| 力矩常数 ( Torque constant ) | mN.m/A | 14.3 | 16.9 | 37.4 |
| 反电势 ( Back EMF ) | Vrms/KRPM | 1.06 | 1.25 | 2.77 |
| 移动惯量 ( Rotor inertia ) | g.cm2 | 2.35 | 3.69 | 10.98 |
| 木材粉碎机机身间距 ( Motor length ) L | mm | 28 | 38 | 77 |
| 净重 ( Weight ) | Kg | 0.06 | 0.082 | 0.28 |
换代汽车电器还可以决定消费者还要环保定制家具。
The motor can be designed &manufactured with customized request.

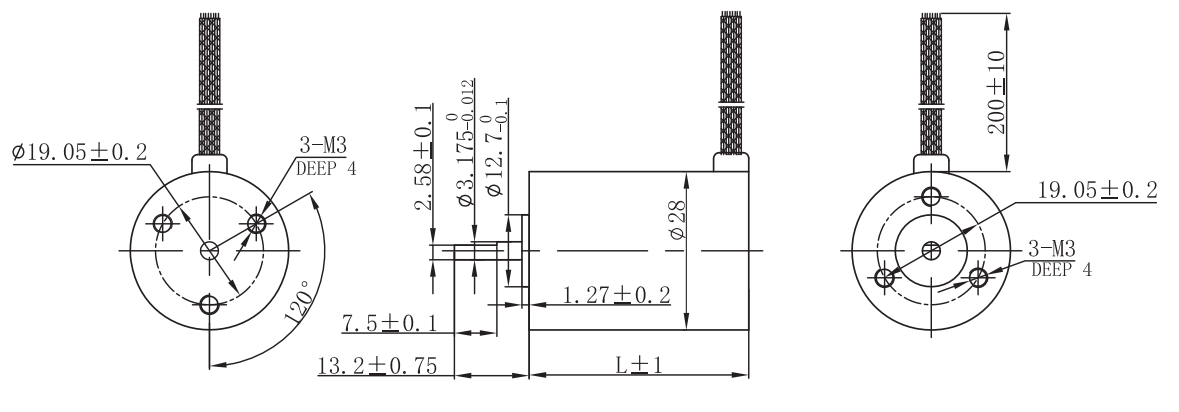

机电尺寸
工艺性能
造型长宽比
原料安装
