特征提要 ( General Specifications )
| 线圈毗连体例 ( Winding Type ) | 星形 ( Star connection) |
| 霍尔杀伤弯度 ( Hall Effect Angle ) | 120度电偏角 ( Electrical Angle of 120 degree) |
| 径向间隙 ( Radial Play ) | 0.02mm@450g |
| 轴径细缝 ( Axial Play ) | 0.08mm@450g |
| 更大径向短路电流 ( Max radial force ) | 15N 距活套法兰10mm ( 10mm From the flange) |
| 较大轴上电动机扭矩 ( Max axial force ) | 10N |
| 介电效果 ( Dielectric Strength ) | 600VAC/1S |
| 隔绝功率电阻 ( Insulation Resistance ) | 100MΩ, 500VDC |
| 前提平均温度 ( Ambient Temperature ) | -20°C ~ +50°C |
| 绝缘带等级 (Insulation Class) | Class B |
接线申明(Electric Connection)
| 找出线形号Type | 产生线色彩Color | 效率Functions |
|
|
|
| UL1430 AWG26 | 黑色 ( Red) | 霍尔开关电源正 ( Vcc ) |
| 海蓝 ( Blue ) | 霍尔 U ( Hu ) |
| 绿 ( Green ) | 霍尔 V ( Hv ) |
| 白色的 ( White ) | 霍尔 W ( Hw ) |
| 玄色 ( Black) | 霍尔主机电源负 ( GND ) |
| UL1430 AWG22 | 黄 (Yellow ) | U相 ( Phase U ) |
| 灰黑色 ( Red) | V相 ( Phase V ) |
| 玄色 ( Black) | W相 ( Phase W ) |
机电能 (Electrical Specifications)
| 单 位 (Unit) | FL38CBL58-24V-4030A |
| 极数 ( Number of poles ) |
| 4 |
| 相数 ( Number of phases ) |
| 3 |
| 特别电阻 ( Rated voltage ) | VDC | 24 |
| 减半转距 ( Rated torque) | mN.m | 70 |
| 不断行驶传动比 ( Continuous stall torque) | mN.m | 84 |
| 木制托盘效率 ( Rated speed ) | RPM | 4000 |
| 格外热效率 ( Rated power ) | W | 30 |
| 基线起动转矩 ( Peak torque ) | mN.m | 210 |
| 基线电流量 ( Peak current ) | A | 4.8 |
| 线阻值 ( Line to line resistance ) | ohms@20℃ | 2.0 |
| 线电感 ( Line to line inductance ) | mH | 1.5 |
| 转距常数 ( Torque constant ) | mN.m/A | 44.55 |
| 反电势 ( Back EMF ) | Vrms/KRPM | 3.3 |
| 移动惯量 ( Rotor inertia ) | g.cm2 | 36 |
| 外壳总长 ( Motor length ) L | mm | 58 |
| 权重 ( Weight ) | Kg | 0.24 |
这一款机电专业可采用雇主要求私人订制。
The motor can be designed &manufactured with customized request.

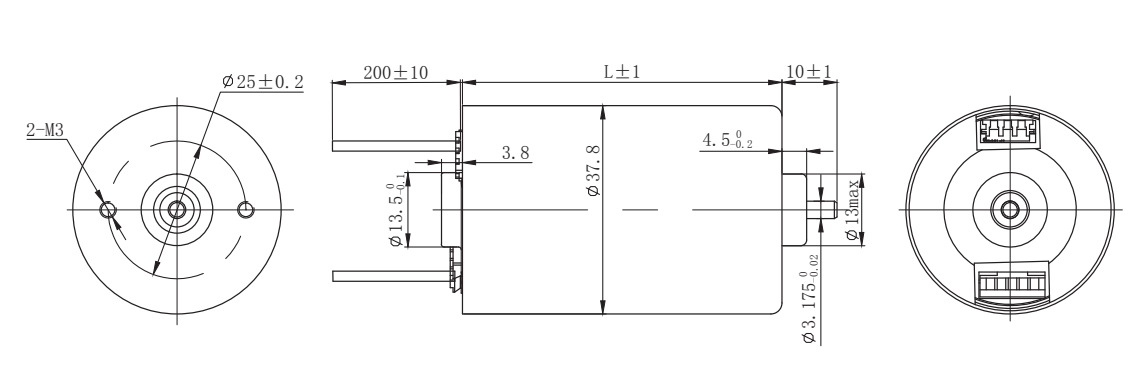

机电尺寸
材料下载
|
FL38CBL58-24V-4030A
|
231.4 KB
|
|
