活儿技术参数

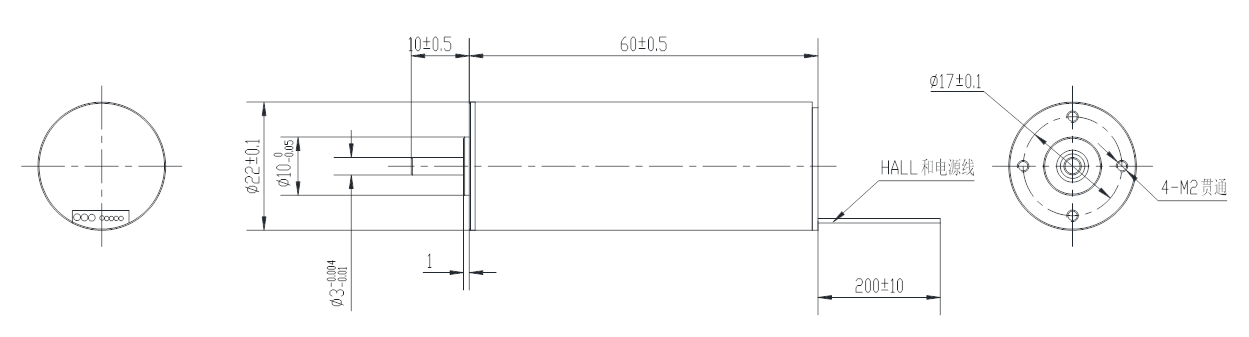

图形长度
村料下载使用
洽谈协同合作| 绕阻毗连体例 ( Winding Type ) | 星形 ( Star connection) |
| 介电承载力 ( Dielectric Strength ) | 360VAC/1S |
| 绝缘性电阻值( Insulation Resistance ) | 100MΩ, 500VDC |
| 情形平均温度 ( Ambient Temperature ) | -20°C ~ +50°C |
| 接地品阶 (Insulation Class) | Class B |
| 径向空隔 ( Radial Play ) | 0.02mm@4N |
| 载荷空隔 ( Axial Play ) | 0.14mm@4N |
| 极限径向负荷 ( Max radial force ) | 8N距法兰部5mm( 5mm From the flange) |
| 最高轴径电动机扭矩 ( Max axial force) | 4N |
| 单 位 (Unit) | FL22SBL58-24V-450-100A | FL22SBL70-24V-300-130A | |
| 极数 ( Number of poles ) | 2 | 2 | |
| 相数 ( Number of phases ) | 3 | 3 | |
| 增加相电压 ( Rated voltage ) | VDC | 24 | 24 |
| 变压器空载转数 (No load speed) | RPM | 48000 | 40000 |
| 满载直流电 (No load current) | A | 0.56 | 0.7 |
| 双倍扭矩 ( Rated torque) | mN.m | 21 | 41 |
| 加倍电流值 (Rated current) | A | 5 | 8.5 |
| 额外的频率 ( Rated speed ) | RPM | 45000 | 30000 |
| 其他的效率 ( Rated power ) | W | 100 | 130 |
| 上限效率 (Rated efficiency) | % | 83.8 | 80 |
| 基线电动机扭矩 ( Peak torque ) | mN.m | 63 | 82 |
| 顶值感应电流 ( Peak current ) | A | 15 | 17 |
| 线电阻器 ( Line to line resistance ) | ohms@20℃ | 0.15 | 0.35 |
| 线电感 ( Line to line inductance ) | mH | 0.012 | 0.036 |
| 扭矩常数 ( Torque constant ) | mNm/A | 4.72 | 5.67 |
| 反电势 ( Back EMF ) | Vrms/Krpm | 0.35 | 0.42 |
| 护壳-事情导热系数( Housing - Ambient thermal resistance) | K/W | 6.74 | 6.2 |
| 机械设备热时会常数(Motor thermal time constant) | S | 900 | 860 |
| 线圈比较高批准摄氏度(Max temperature of winding) | ℃ | 155 | 155 |
| 电气公司时会常数(Electrical time constant) | ms | 0.08 | 0.1 |
| 线色调( Color) | 线应用(Type) | 功较( Functions) |
| 粉色(Red) | AFR250-SY AWG26 | 霍尔外接电源正(Vcc) |
| 粉色(Blue) | 霍尔 W ( Hw ) | |
| 浅绿色(Green) | 霍尔 V ( Hv ) | |
| 暗红色(White) | 霍尔 U ( Hu ) | |
| 玄色(Black) | 霍尔主机电源负(GND) | |
| 黑色(Yellow) | UL1332 AWG22 | U相 ( Phase U ) |
| 黄白色( Red) | V相 ( Phase V ) | |
| 玄色(Black) | W相 ( Phase W ) |
这一款电气就可以明确老客户必须要来样加工。
The motor can be designed &manufactured with customized request.
| FL22SBL60-36V-400-70A | 125.62 KB |
|
| FL22SBL40-24V-400-25A | 121.51 KB |
|
| FL22SBL70-24V-300-50A | 136.28 KB |
|
