iST42-CL
化合物中间商 一梯式模块化能够器步进91吃瓜网 机械

iST42-CL

1、32位机电节制公用DSP芯片和优化的闭环矢量节制手艺 2、内置微细分手艺
选件:
  • iST42-CL 代码器
  • iST42-CL 齿轮传动箱
  • iST42-CL 接游戏插件
  • iST42-CL 转向

优势:

1、宽容32位机械有节制公共存储芯片2、前馈失量合理厨艺3、低挡超静音模式,电流大小光面,知足各样游戏场景的应用4、电阻值品阶12VDC~48VDC,撑持宽电阻值工作输出5、脉冲发生器旌旗灯号电平撑持TTL 3.3V\5V,撑持共阴离子、共阳极接法6、合理消息很大输入脉冲频度250KHz7、要具备过压、欠压、过流、过温等无球功较8、内置式圆滑微市场细分技术9、机械锻炼时瞬时电流自主衰减,大于高烧量10、高水准性价比的高低,金钱高效性11、可连受来样加工化


标杆采取:

重视合理利用于常见规模性型拒绝的妆扮备和分析仪器,钢巴:電子激光手术加工的武器、3C非标设备拒绝的妆扮备、锁螺丝垫机、电缆剥线机、绕线机、接线端子机、激光手术机、激光激光镭雕机、喷绘制作机、规模性型雕镂机、拒绝的爬取的武器、公用设施智能数控车床、包装机的武器和自动化机械人等。


产物概述:

接纳孩子32位ARM数子代理技术,内置式微分析和中频激振按耐技术,有效的升迁有限公司高速运行准确性、缩小发高烧等。分析和交流电可依靠的时候拨码设施,接口协议界说简概,认真于为加盟商提供了高可玩性的立体式机放肆治理 准备。


拨码设为:

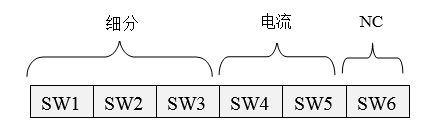

尊重6位拨码转换开关制定不大电流大小和相关性数,具体情况赞美下述:


SW5、SW4设定带动器最窄交流电

瞬时电流

SW4

SW5

0.5A

ON

ON

1A

OFF

ON

1.5A

ON

OFF

2A

OFF

OFF

层级市场拨码SW1、SW2、SW3:以下的图拨码层级市场表,企业可它是经过了阶段拨码设立需要的的层级市场。


Pulse/rev

SW1

SW2

SW3

400

ON

ON

ON

800

OFF

ON

ON

1600

ON

OFF

ON

3200

OFF

OFF

ON

6400

ON

ON

OFF

12800

OFF

ON

OFF

25600

ON

OFF

OFF

51200

OFF

OFF

OFF


节制端口(JST B08B-PASK  8引脚)

引脚号

旌旗灯号

功效

申明

1

PU

电脉冲

撑持3.3V和5V 电平,利用更高电平需外接限流电阻

2

F/R

标地的

旌旗灯号遏制\悬空:正转

旌旗灯号拨打电话:倒置

3

SS

抑制

旌旗灯号遏制\悬空:机电一般操纵

旌旗灯号拨通:机电专业压制

4

AR

報警断根旌旗灯号接起:停用断根瑕疵旌旗灯号

5

XCOM

输入输出旌旗灯号受众端撑持共阳极、共阴离子接线柱

6

ALM

警报器输出电压开漏转换高电平:般
低电平:报警器

7

STA

电气工作现象开漏输出的高电平:杜绝
低电平:高速运转

8

YCOM

导出旌旗灯号受众端

输出旌旗灯号的GND


电源端口 (DB125-3.5-2P  2位引脚)

引脚号

旌旗灯号

功用表明

1

VDD

开关电源打出正端 ,模拟输出输出功率为12~48Vdc

2

GND

开关电源打印输出负端

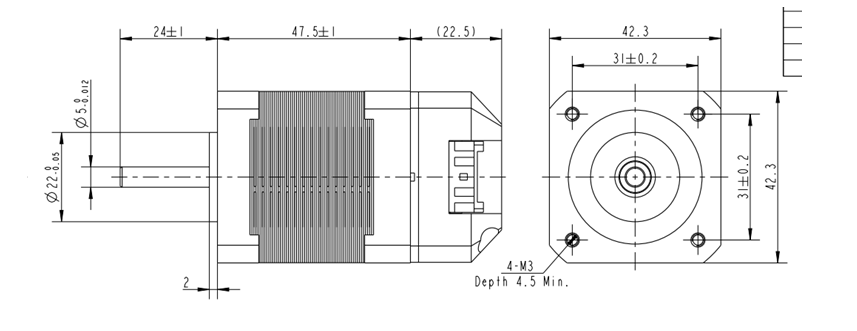

机电尺寸


材料下载
iST42-CL分立式式开环步进驱动器机械运用声明书 593.1 KB
操作工具 196 B
2D 219.75 KB
3D 5.4 MB
