特征提要 ( General Specifications )
| 线圈毗连体例 ( Winding Type ) | 星形 ( Star connection) |
| 霍尔编造方向角 ( Hall Effect Angle ) | 120度电角度来 ( Electrical Angle of 120 degree) |
| 径向缝隙 ( Radial Play ) | 0.02mm@450g |
| 载荷间隙 ( Axial Play ) | 0.08mm@450g |
| 明显径向负债 ( Max radial force ) | 10N 距法兰盘10mm ( 10mm From the flange) |
| 大心轴电动机扭矩 ( Max axial force ) | 2N |
| 介电构造 ( Dielectric Strength ) | 600VAC/1S |
| 电绝缘热敏电阻 ( Insulation Resistance ) | 100MΩ, 500VDC |
| 状态平均温度 ( Ambient Temperature ) | -20°C ~ +50°C |
| 耐压官阶 (Insulation Class) | Class B |
接线申明(Electric Connection)
| 生成线型號Type | 引出来线相关Color | 好处Functions |
| UL1007 AWG26 | 暗蓝色 ( Blue ) | 霍尔24v电源正 ( Vcc ) |
| 黄色的 (Yellow ) | 霍尔 U ( Hu ) |
| 浅棕色 ( Brown ) | 霍尔 V ( Hv ) |
| 纯白色 ( Red) | 霍尔 W ( Hw ) |
| 深绿 ( Green ) | 霍尔电源线负 ( GND ) |
| UL1007 AWG22 | 暗红色 ( Red) | U相 ( Phase U ) |
| 咖啡色 ( Brown ) | V相 ( Phase V ) |
| 玄色 ( Black) | W相 ( Phase W ) |
机电能 (Electrical Specifications)
| 单 位 (Unit) | FL42RBL30-24V-4009A-P | FL42RBL60-24V-4030A-P | FL42RBL85-24V-4060A-P | FL42RBL93-24V-6375A-P |
| 极数 ( Number of poles ) |
| 8 |
| 相数 ( Number of phases ) |
| 3 |
| 双倍的电压 ( Rated voltage ) | VDC | 24 |
| 30%扭矩 ( Rated torque) | mN.m | 20 | 56 | 150 | 115 |
| 定期旋转扭矩 ( Continuous stall torque) | mN.m | 24 | 68 | 180 | 138 |
| 更多速度 ( Rated speed ) | RPM | 4000 | 4200 | 4000 | 6300 |
| 增加工作电压 ( Rated power ) | W | 8.4 | 25 | 62 | 76 |
| 谷值力矩 ( Peak torque ) | mN.m | 60 | 170 | 450 | 350 |
| 基线感应电流 ( Peak current ) | A | 1.5 | 4.2 | 11.2 | 11.5 |
| 线电阻功率 ( Line to line resistance ) | ohms@20℃ | 5.9 | 1.6 | 0.71 | 0.325 |
| 线电感 ( Line to line inductance ) | mH | 5.1 | 1.94 | 0.86 | 0.36 |
| 起动转矩常数 ( Torque constant ) | mN.m/A | 39.8 | 41.04 | 40.5 | 30.6 |
| 反电势 ( Back EMF ) | Vrms/KRPM | 2.95 | 3.04 | 3.0 | 2.27 |
| 运转惯量 ( Rotor inertia ) | g.cm2 | 15.6 | 33 | 84 | 94 |
| 屏幕时间 ( Motor length ) L | mm | 30 | 60 | 85 | 93 |
| 净重 ( Weight ) | Kg | 0.25 | 0.4 | 0.7 | 0.8 |
这款建筑机电才能可以依照雇主必须要 环保定制家具。
The motor can be designed &manufactured with customized request.

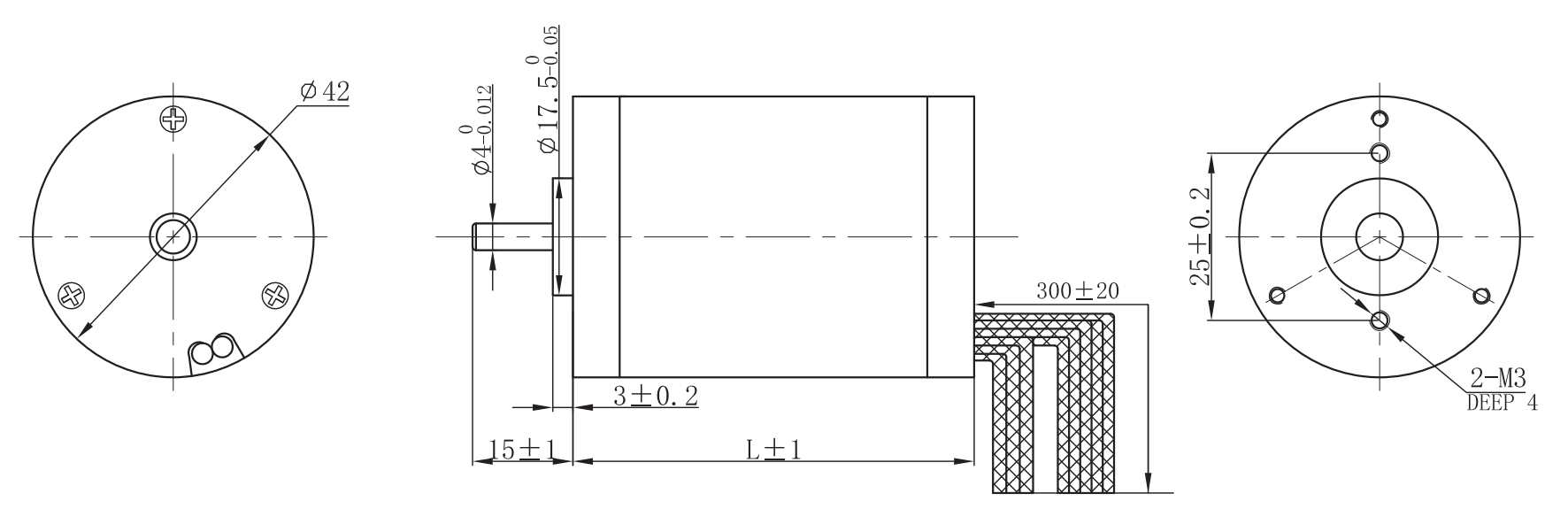

机电尺寸
