特征提要 ( General Specifications )
91吃瓜网
定子毗连体例 ( Winding Type ) | 星形 ( Star connection) |
霍尔遍布弧度 ( Hall Effect Angle ) | 120度电的视角 ( Electrical Angle of 120 degree) |
径向间隙 ( Radial Play ) | 0.02mm |
载荷洞眼 ( Axial Play ) | 0.14mm |
极大径向91吃瓜网
负载 ( Max radial force ) | 115N 距蝶阀法兰10mm ( 10mm From the flange) |
最大程度轴径过载 ( Max axial force ) | 45N |
介电刚度 ( Dielectric Strength ) | 600VAC/1S |
绝缘阻值阻值 ( Insulation Resistance ) | 100MΩ, 500VDC |
情况报告的温度 ( Ambient Temperature ) | -20°C ~ +50°C |
绝缘带等级 (Insulation Class) | Class B |
机电能 (Electrical Specifications)
| 单 位 (Unit) | FL80BLE10-48V-5010B | FL80BLE40-48V-5047B |
极数 ( Number of poles ) |
| 4 | 4 |
相数 ( Number of phases ) |
| 3 | 3 |
超额直流电压 ( Rated voltage ) | VDC | 48 | 48 |
加倍起动转矩 ( Rated torque) | N.m | 0.2 | 0.9 |
维持运行的扭矩 ( Continuous stall torque) | N.m | 0.24 | 1.08 |
特别时延 ( Rated speed ) | RPM | 5000 | 5000 |
附加热效率 ( Rated power ) | W | 100 | 470 |
最高值力矩 ( Peak torque ) | N.m | 0.6 | 2.7 |
基线电压 ( Peak current ) | A | 10.5 | 36 |
线内阻 ( Line to line resistance ) | ohms@20℃ | 1.3 | 0.26 |
线电感 ( Line to line inductance ) | mH | 1.9 | 0.5 |
惯量常数 ( Torque constant ) | mNm/A | 72 | 72 |
反电势 ( Back EMF ) | Vrms/KRPM | 5.4 | 5.4 |
弹出惯量 ( Rotor inertia ) | g.cm2 | 146 | 385 |
外观的长度 ( Motor length ) | mm | 50 | 80 |
量用 ( Weight ) | Kg | 0.8 | 1.5 |
接线申明(Electric Connection)
No. | 引出来线冷暖色调Color | 导入线参数Type | 功较Functions | 表明Description |
1 | 小白 ( Red ) | UL1332 AWG26 | 霍尔供电正 ( Vcc ) | Power positive +5 ~ +24V |
2 | 海蓝 ( Blue ) | 霍尔 U ( Hu ) |
|
3 | 红色 ( Green ) | 霍尔 V ( Hv ) |
|
4 | 粉色 ( White ) | 霍尔 W ( Hw ) |
|
5 | 玄色 ( Black ) | 霍尔主机电源负 ( GND ) | Power negative |
6 | 蓝色 ( Yellow ) | UL1332 AWG16 | U相 ( Phase U ) |
|
7 | 黄白色 ( Red ) | V相 ( Phase V ) |
|
8 | 玄色 ( Black) | W相 ( Phase W ) |
|
改款机电设备也能以客要有定制开发。
The motor can be designed &manufactured with customized request.

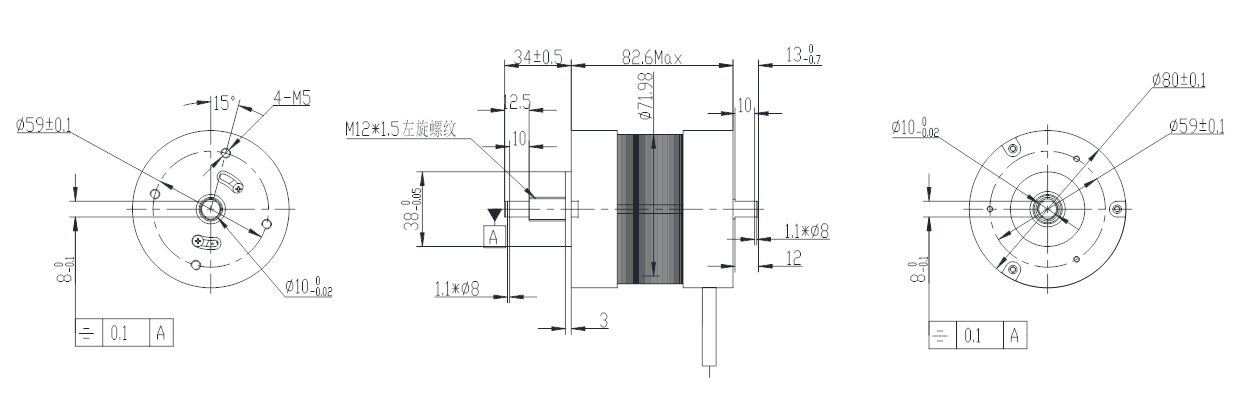

机电尺寸
