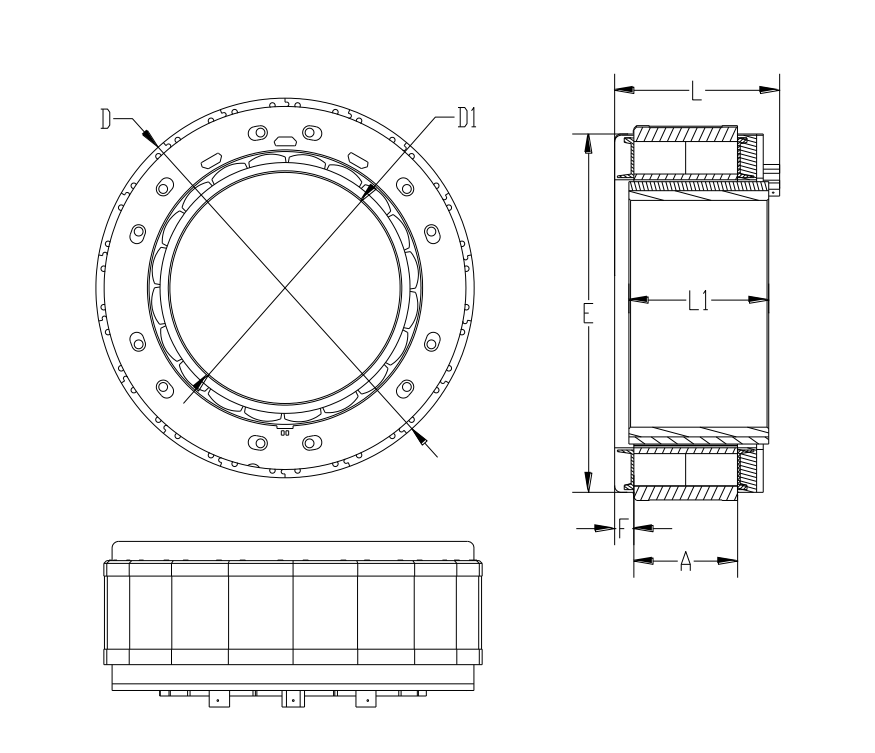

| 项目(Items) | FL115BL25 | FL115BL50 | 公役(Tolerance) |
| 定子外径D | 115mm | 115mm | js9 |
| 定子时长L | 39mm | 68mm | ±1 |
| 定子公称直径D1 | 74mm | 74mm | H8 |
| 滑片宽度L1 | 32.7mm | 57.7mm | ±0.25 |
| 灌胶面外圆E | 112mm | 112mm | ±0.2 |
| 灌胶面位置F | 5.5mm | 5.5mm | ±0.3 |
特征提要 ( General Specifications )
| 绕阻毗连体例(Winding Type) | 星形 (Star connection) |
| 霍尔散播度角(Hall Effect Angle ) | 120度电视角 ( Electrical Angle of 120 degree) |
| 介电屈服强度( Dielectric Strength ) | 1000VAC/1S |
| 绝缘带阻值( Insulation Resistance ) | 100MΩ, 500VDC |
| 情况报告温( Ambient Temperature ) | -20°C ~ +50°C |
| 隔热等级(Insulation Class) | Class B |
接线申明(Electric Connection)
| 找出线暖色调Color | 引出来线具体型号Type | 药理作用Functions |
| 粉色 ( Red ) | UL2464 AWG26Hall is optional | 霍尔电正 ( Vcc ) |
| 蓝颜色 ( Blue ) | 霍尔 W ( Hw ) |
| 有机 ( Green ) | 霍尔 V ( Hv ) |
| 小白 ( White ) | 霍尔 U ( Hu ) |
| 玄色 ( Black ) | 霍尔主机电源负 ( GND ) |
| 紫色 ( Yellow ) | UL1332 AWG18 | U相 ( Phase U ) |
| 黄色 ( Red ) | V相 ( Phase V ) |
| 玄色 ( Black) | W相 ( Phase W ) |
机电能 (Electrical Specifications)
| 单 位 (Unit) | FL115BL25-48V-14570 | FL115BL50-48V-06620 |
| 极数 ( Number of poles ) |
| 30 | 30 |
| 相数 ( Number of phases ) |
| 3 | 3 |
| 更多电压电流 ( Rated voltage ) | VDC | 48 | 48 |
| 30%扭矩 ( Rated torque) | N.m | 3.9 | 9.51 |
| 增加电流大小(Rated current) | A | 14.1 | 15.1 |
| 另外传输率 ( Rated speed ) | RPM | 1400 | 620 |
| 超额输出功率 ( Rated power ) | W | 570 | 620 |
| 最大的钻速(Maximum speed) | RPM | 1900 | 850 |
| 顶值力矩 ( Peak torque ) | N.m | 17.1 | 31.4 |
| 峰峰值电压电流 ( Peak current ) | A | 49 | 52 |
| 线电阻功率 ( Line to line resistance ) | ohms@20℃ | 0.15 | 0.32 |
| 线电感 ( Line to line inductance ) | mH | 0.25 | 0.48 |
| 传动比常数 ( Torque constant ) | Nm/A | 0.293 | 0.662 |
| 反电势 ( Back EMF ) | Vrms/KRPM | 17.7 | 40 |
| 后壳粗度 ( Motor length ) | mm | 39 | 68 |
| 图像 ( Weight ) | g | 1110 | 2200 |
| 电力设备之前常数(Electrical time constant) | ms | 1.7 | 1.8 |
改款电气也能如果根据雇主需求定做。
The motor can be designed &manufactured with customized request.
