工艺技术指标

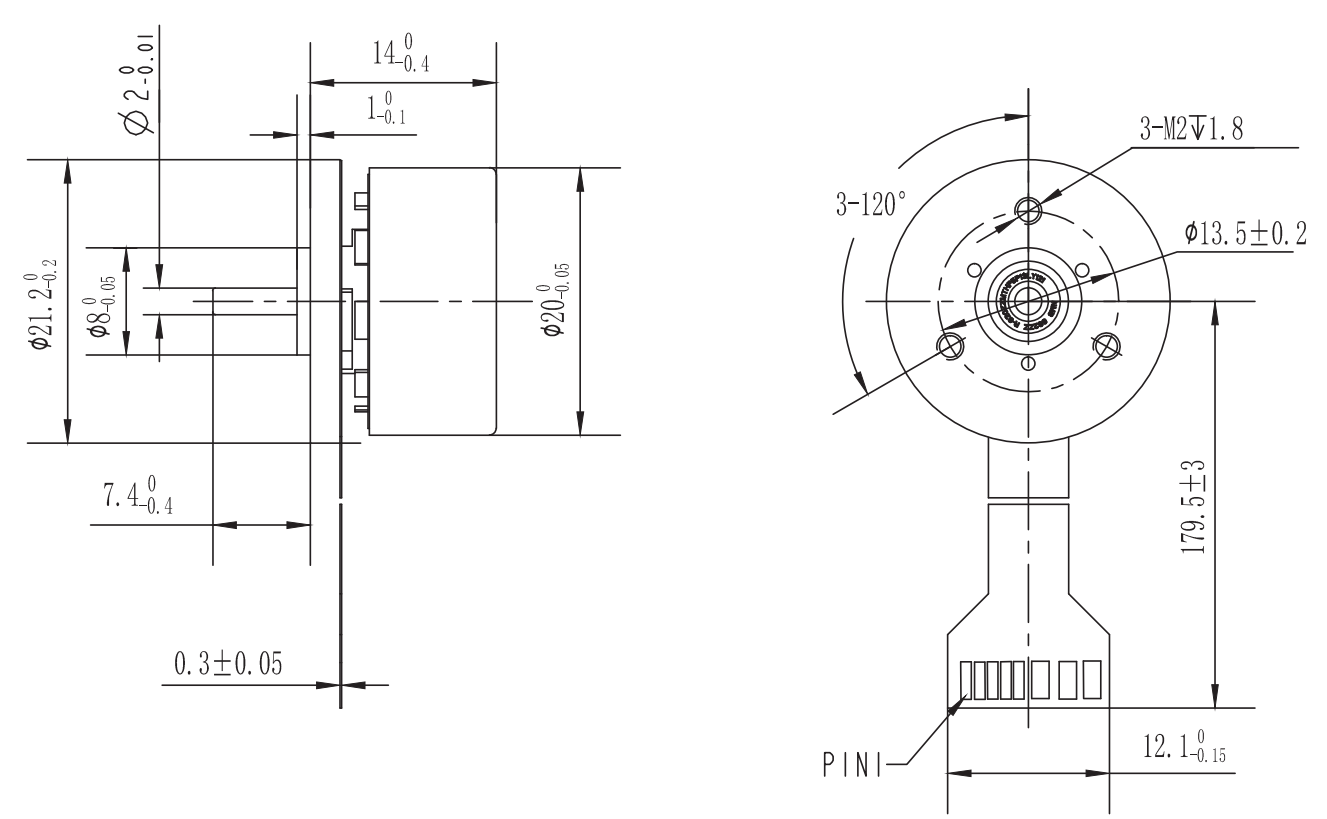

图案尺寸图
素材下载链接
商谈操作| 绕阻毗连体例 ( Winding Type ) | 星形 ( Star connection) |
| 霍尔散播坡度 ( Hall Effect Angle ) | 120度电弧度 ( Electrical Angle of 120 degree) |
| 径向间隙 ( Radial Play ) | 0.02mm@450g |
| 轴径空隔 ( Axial Play ) | 0.08mm@450g |
| 较大径向额定负载 ( Max radial force ) | 5.3N距法兰盘5mm ( 5mm From the flange) |
| 极大心轴电流 ( Max axial force ) | 1.8N |
| 介电难度 ( Dielectric Strength ) | 360VAC/1S |
| 绝缘性功率电阻 ( Insulation Resistance ) | 100MΩ, 500VDC |
| 现象温差 ( Ambient Temperature ) | -20°C ~ +50°C |
| 绝缘电阻品阶 (Insulation Class) | Class B |
| Pin No | 生成线规格型号Type | 作用与功效Functions |
| 1 | FPC | 霍尔电源线正 ( Vcc ) |
| 2 | 霍尔 W ( Hw ) | |
| 3 | 霍尔 U ( Hu ) | |
| 4 | 霍尔 V ( Hv ) | |
| 5 | 霍尔电负 ( GND ) | |
| 6 | W相 ( Phase W ) | |
| 7 | V相 ( Phase V ) | |
| 8 | U相 ( Phase U ) |
| 单 位 (Unit) | FL20BLW14-12V-5105A | FL20BLW14-24V-5205A | |
| 极数 ( Number of poles ) | 8 | ||
| 相数 ( Number of phases ) | 3 | ||
| 双倍工作电压 ( Rated voltage ) | VDC | 12 | 24 |
| 附加电动机扭矩 ( Rated torque) | mN.m | 7.59 | 7.74 |
| 定期高速运转转距 ( Continuous stall torque) | mN.m | 9.1 | 9.2 |
| 附加频率 ( Rated speed ) | RPM | 5170 | 5220 |
| 更多瓦数 ( Rated power ) | W | 5 | 5 |
| 顶值力矩 ( Peak torque ) | mN.m | 19 | 20 |
| 基线感应电流 ( Peak current ) | A | 1.62 | 0.85 |
| 线电容 ( Line to line resistance ) | ohms@20℃ | 7.2 | 26.1 |
| 线电感 ( Line to line inductance ) | mH | 0.62 | 2.6 |
| 起动转矩常数 ( Torque constant ) | mN.m/A | 12 | 24 |
| 反电势 ( Back EMF ) | Vrms/KRPM | 0.89 | 1.78 |
| 运转惯量 ( Rotor inertia ) | g.cm2 | 5.1 | 5.1 |
| 后壳的长度 ( Motor length ) | mm | 14 | 14 |
| 使用 ( Weight ) | g | 23 | 23 |
换代建筑机电要依据用户都要环保定制家具。
The motor can be designed &manufactured with customized request.
